Синусная линейка, специальная линейка в виде прямоугольного параллелепипеда с двумя цилиндрическими роликами (шариками) на концах. Синусная линейка предназначается для установки заданного угла при изготовлении или измерении деталей (например, конусов, клиньев и т. п.). Синусная линейка располагается на плите, под один ролик плиты устанавливается блок концевых мер длины, размер h которых подсчитывают по формуле h = L sin a, где a — угол, на который требуется установить плоскость Синусная линейка, L — расстояние между осями роликов. Расстояния между роликами обычно от 100 до 500 мм, установка угла (наклона) в одном, или двух взаимно перпендикулярных направлениях. Измеряемая или обрабатываемая деталь устанавливается на плоской поверхности Синусная линейка (или в центрах). Наиболее часто Синусная линейка используют вместе с отсчётной головкой для определения погрешности угла у конусных калибров (рис.). Синусная линейка настраивают на номинальный угол конуса, а по шкале отсчётной головки определяют отклонение от горизонтального положения образующей конуса относительно плиты, на которой находится Синусная линейка С помощью Синусная линейка обычно устанавливают углы от 0 до 45° с погрешностью от 4 до 15'', зависящей от номинального расстояния между роликами, от размера угла, на который производится установка Синусная линейка, и от точности её изготовления.

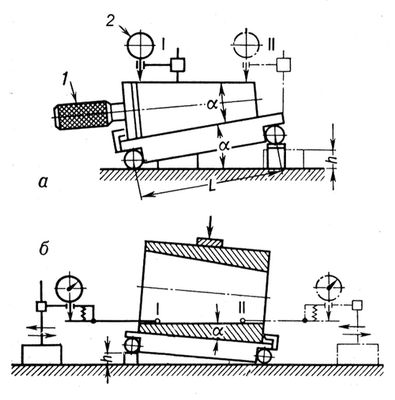

Измерение угла при использовании синусной линейки: а — наружного конуса; б — внутреннего конуса; 1 — конусный калибр; 2 — отсчётная головка; I и II — положения отсчётной головки.

  Принцип Синусная линейка используется, например, в конструкциях различных приборов для передачи движений под углом к основному движению, в приспособлениях к металлорежущим станкам при обработке деталей с наклонными поверхностями.



  Лит.: Эйдинов В. Я., Измерение углов в машиностроении, М., 1963; Конические соединения, М., 1968.

  Н. Н. Марков.
