Концевыемеры, меры длины с постоянным значением размера между двумя взаимно параллельными измерительными плоскостями. Появление Концевые меры м. относится к 1900, когда на Всемирной выставке в Париже фирма Иогансон (Швеция) демонстрировала Концевые меры м., из которых можно было составлять блоки на основе свойства притираемости. Поэтому иногда Концевые меры м. такого типа называются плитками Иогансона. производство Концевые меры м. в СССР впервые было налажено на Тульском и Сестрорецком заводах, а начиная с 30-х гг. Концевые меры м. выпускаются серийно, их производство сосредоточено на инструментальных заводах «Калибр» (Москва) и «Красный инструментальщик» (Киров).

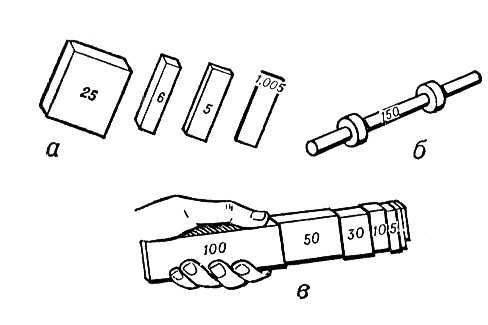

Концевые меры длины: а — прямоугольные плоскопараллельные; б — цилиндрические; в — блок плиток.

  Концевые меры м. служат для передачи значений размера от государственного эталона длины до изделия. Применение Концевые меры м. обеспечивает единство средств измерений в машиностроении. Концевые меры м. поверяют контрольно-измерительные средства, устанавливают измерительные средства на номинальный размер, настраивают станки и приспособления, устройства для разметочных работ и т. д.

  Концевые меры м. имеют форму прямоугольного параллелепипеда или кругового цилиндра. Цилиндрические Концевые меры м. изготовляются обычно размерами от 25 до 1000 мм через каждые 25 мм. Они используются чаще всего для поверки измерительных машин.

В Советском Союзе распространены преимущественно стальные Концевые меры м. в виде прямоугольного параллелепипеда размером от 0,1 до 2000 мм с градацией номинальных значений 0,001; 0,01; 0,1; 0,5; 10; 25; 50; 100 и 1000 мм. Размеры измерительных поверхностей 5´15 мм для Концевые меры м. до 0,29 мм, 9´30 мм — для Концевые меры м. до 10 мм и 9´35 — для Концевые меры м. свыше 10 мм. Концевые меры м. с размером свыше 100 мм имеют два отверстия диаметром 12 мм на расстоянии 25 мм от измерительных поверхностей для скрепления двух мер специальными стяжками.

  Концевые меры м. выпускаются в одном футляре наборами, чтобы можно было составлять блоки для измерения любого размера, собирая их из возможно меньшего числа Концевые меры м. (не более 5 штук). В СССР выпускается (1972) 15 наборов, из них в самом большом насчитывается 116 Концевые меры м. с номинальными размерами от 0,5 до 100 мм. Для проверки и разметки размеров до 1500 мм Концевые меры м. используют со специальными наборами принадлежностей. При работе с Концевые меры м. используют также свойство притираемости. В процессе перемещения одной Концевые меры м. по поверхности другой при наличии тончайшего слоя смазки возникает сцепление между их поверхностями, и при этом истекает смазка, аккумулированная в микропорах Концевые меры м. Это позволяет составлять блоки из Концевые меры м. размером до 100 мм без дополнительного крепления. Для обеспечения притираемости Концевые меры м. должны иметь шероховатость рабочих поверхностей 13—14-го класса, а твёрдость материала должна быть не ниже 62 HRC. Размер блока отличается от размера входящих в него Концевые меры м. не менее 0,1—0,05 мкм для каждого промежуточного слоя.

  Параметрами точности плоскопараллельных Концевые меры м. являются длина перпендикуляра, опущенного из любой точки измерительной поверхности Концевые меры м. на противоположную поверхность, и отклонение от плоскопараллельности — разность между длиной Концевые меры м. в данной точке и срединной длиной. Точность Концевые меры м. в СССР нормируется классами точности (от 0 до 4) и разрядами (от 1 до 5). Класс определяется допустимыми отклонениями от длины и плоскопараллельности, а разряд присваивается в зависимости от точности измерения при аттестации длины и допустимого отклонения от плоскопараллельности. Набор Концевые меры м. наивысшего разряда, имеющийся на предприятии, называется основным и используется как исходный для поддержания единства мер на этом предприятии. В иностранной практике отсутствует разделение точности Концевые меры м. по классам и разрядам.

  Советские заводы освоили выпуск Концевые меры м. из твёрдых сплавов, стойкость которых к истиранию в 10—40 раз выше, чем у стальных Концевые меры м. Недостатком таких Концевые меры м. является большая погрешность при измерениях, особенно на больших размерах, что объясняется значительной разностью коэффициента линейного расширения твёрдого сплава, из которого изготовлены Концевые меры м., и материала изделия (обычно сталь). Возможно производство больших Концевые меры м. с измерительными поверхностями, армированными пластинами из твёрдого сплава.



Лит.: Кайнер Г. Б., Кулаков А. И., О притираемости доведённых поверхностей, «Измерительная техника»,1972, № 11.

Н. Н. Марков.
