Стабилотрон, стабилизированный по частоте, перестраиваемый (механически) СВЧ генератор, состоящий из платинотрона и цепи обратной связи (рис.). Обратная связь реализуется благодаря частичному отражению энергии СВЧ колебаний, возбуждающихся в платинотроне, от делителя мощности (с одной стороны) и отражению её от объёмного резонатора (с другой стороны). Отражение от резонатора происходит только на его резонансной частоте, энергия колебаний всех др. частот попадает в поглотитель. Частоту резонатора можно изменять перемещением его поршня. Подстройкой фазовращателя достигается максимум выходной мощности на каждой частоте.

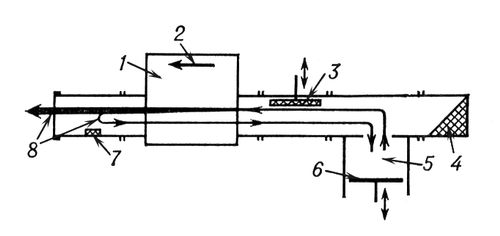

Схема стабилотрона: 1 — платинотрон; 2 — направление, в котором платинотрон усиливает колебания; 3 — регулируемый фазовращатель; 4 — поглотитель; 5 — стабилизирующий высокодобротный объёмный резонатор; 6 — поршень резонатора; 7 — делитель мощности; 8 — направления потоков СВЧ энергии.

  По сравнению с магнетроном у Стабилотрон на порядок меньше уходы частоты, вызванные изменениями величины полезной нагрузки, анодного тока платинотрона и температуры окружающей среды. Стабилотрон используют в тех же областях применения, что и магнетрон, но сравнительно редко (из-за неудобств перестройки частоты двумя регулирующими органами).

  М. Ф. Воскобойник.
