Магнетрон [от греч. magnetis — магнит и электрон], в первоначальном и широком смысле слова — коаксиальный цилиндрический диод в магнитном поле, направленном по его оси; в электронной технике — генераторный электровакуумный прибор СВЧ, в котором взаимодействие электронов с электрической составляющей поля СВЧ происходит в пространстве, где постоянное магнитное поле перпендикулярно постоянному электрическому полю.

  Термин «Магнетрон» был введён американским физиком А. Халлом (A. Hull), который в 1921 впервые опубликовал результаты теоретических и экспериментальных исследований работы Магнетрон в статическом режиме и предложил ряд конструкций Магнетрон Генерирование электромагнитных колебаний в дециметровом диапазоне волн (на волнах  l ³ 29 см) посредством Магнетрон открыл и запатентовал в 1924 чехословацкий физик А. Жачек. В 20-е годы влияние магнитного поля на генерирование колебаний СВЧ исследовали физики: Е. Хабан (1924, Германия), А. А. Слуцкин и Д. С. Штейнберг (1926—1929, СССР), К. Окабе и Х. Яги (1928—1929, Япония), И. Ранци (1929, Италия). В 30-е годы исследования Магнетрон как генератора СВЧ велись во многих странах. Основная задача этого периода — увеличение выходной мощности генерируемых колебаний — была решена в 1936—1937 советскими инженерами Н. Ф. Алексеевым и Д. Е. Маляровым под руководством Магнетрон А. Бонч-Бруевича. Они увеличили мощность Магнетрон на 2 порядка (до 300 вт на волне 9 см), применив в качестве анода массивный медный блок, содержащий ряд резонаторов. Магнетрон такой конструкции называют многорезонаторным. Эта конструкция Магнетрон оказалась настолько совершенной, что в последующие годы во всём мире разрабатывались и выпускались только многорезонаторные Магнетрон В Магнетрон применяют катод, имеющий форму полого цилиндра, внутри которого располагается подогреватель. Катод такой формы впервые был предложен для радиоламп советским академиком А. А. Чернышевым в 1918. В 30-е годы многие инженеры предлагали для Магнетрон катоды в форме полого цилиндра, например американский инженер К. Хенсел в 1933 (для Магнетрон, у которого катод окружает анод), американские инженеры Л. Молтер, Дж. Райхман, Р. Гудрич в 1936 (для использования вторичной эмиссии катода в Магнетрон), советский инженер В. П. Илясов в 1939 (для многорезонаторного Магнетрон).

  В 40—70-е годы в многорезонаторный Магнетрон инженерами многих стран (СССР, Великобритании, США, Японии и других) был внесён ряд улучшений, были разработаны более тысячи типов многорезонаторных Магнетрон, в основном для радиолокации. С конца 60-х годов резко увеличился выпуск Магнетрон непрерывного генерирования колебаний на волне ~ 12 см для нагрева полями СВЧ в печах бытового назначения (мощностью 0,5—3 квт) и промышленных установках (мощностью 5—100 квт). В 1950—1970-е годы на основе многорезонаторного Магнетрон был создан ряд приборов для генерации и усиления колебаний СВЧ (см. Магнетронного типа приборы).

Распространение Магнетрон вызвано высоким кпд (до 80%), компактностью конструкции и стабильностью работы при сравнительно невысоких анодных напряжениях. В начале 70-х годов промышленно развитыми странами выпускаются Магнетрон для работы на различных частотах от 0,5 до 100 Ггц, с мощностями от нескольких вт до десятков квт в непрерывном режиме генерирования колебаний и от 10 вт до 5 Мвт в импульсном режиме при длительностях импульсов главным образом от долей до десятков мксек. Магнетрон выпускаются как неперестраиваемые (фиксированная частота), так и перестраиваемые в небольшом диапазоне частот (обычно менее 10%). Для медленной перестройки частоты применяются механизмы, приводимые в движение рукой, для быстрой (до нескольких тысяч перестроек в сек) — ротационные и вибрационные механизмы.

  В простейшей конструкции многорезонаторного Магнетрон (рис. 1) анодный блок представляет собой массивный медный цилиндр с центральным круглым сквозным отверстием и симметрично расположенными сквозными полостями (от 8 до 40), выполняющими роль объёмных резонаторов. Каждый резонатор соединяется щелью с центральным отверстием, в котором расположен катод. Резонаторы образуют кольцевую колебательную систему. Такая система имеет не одну, а несколько резонансных частот, при которых на кольцевой колебательной системе укладывается целое число стоячих волн от 1 до N/2 (N — число резонаторов). Наиболее выгодным является вид колебаний, при котором число полуволн равно числу резонаторов (так называемый p-вид колебаний). Этот вид колебаний назван так потому, что напряжения СВЧ на двух соседних резонаторах сдвинуты по фазе на p. Для стабильной работы Магнетрон (во избежание перескоков во время работы на другие виды колебаний, сопровождающихся изменениями частоты и выходной мощности) необходимо, чтобы ближайшая резонансная частота колебательной системы значительно отличалась от рабочей частоты (примерно на 10%). Так как в Магнетрон с одинаковыми резонаторами разность этих частот получается недостаточной (рис. 2, а), её увеличивают либо введением связок в виде металлических колец, одно из которых соединяет все чётные, а другое все нечётные ламели анодного блока (рис. 2, б), либо применением разнорезонаторной колебательной системы (чётные резонаторы имеют один размер, нечётные — другой) (рис. 2, в).

В многорезонаторном Магнетрон на электроны, движущиеся в пространстве между катодом и анодным блоком, действуют 3 поля: постоянное электрическое поле, постоянное магнитное поле и электрическое поле СВЧ (резонаторной системы). При перемещении электронов в радиальном направлении (от катода к аноду) энергия источника анодного напряжения преобразуется в кинетическую энергию электронов. Под влиянием постоянного магнитного поля, направленного по оси катода (перпендикулярно постоянному электрическому полю), электроны изменяют направление движения: их радиальная скорость переходит в тангенциальную, перпендикулярную радиальной, Так как часть электрического поля СВЧ через щели резонаторов проникает в пространство анод — катод, то электроны при движении в тангенциальном направлении тормозятся тангенциальной составляющей электрического поля СВЧ, и поэтому их энергия, полученная от источника постоянного напряжения, преобразуется в энергию колебаний СВЧ. Поле СВЧ дважды за период колебаний меняет направление. Для непрерывного торможения электронов необходимо, чтобы они от одного резонатора к соседнему (в тангенциальном направлении) перемещались за полпериода. Такой синхронизм между перемещением электронов и тормозящим электрическим полем СВЧ является основным принципом работы многорезонаторного Магнетрон Электроны, которые попадают в ускоряющее поле СВЧ, увеличивают свою кинетическую энергию и выпадают из синхронизма. Они либо возвращаются на катод, либо попадают в тормозящее поле СВЧ и снова входят в синхронизм.

  Типичные характеристики Магнетрон приведены на рис. 3. Магнетрон начинает работать, когда анодное напряжение достигает значения, соответствующего началу синхронизма. С увеличением напряжения условия синхронизма улучшаются; сила тока, выходная мощность и кпд Магнетрон увеличиваются. При оптимальных условиях синхронизма кпд Магнетрон достигает максимума. Дальнейшее повышение анодного напряжения постепенно ухудшает синхронизм и сопровождается снижением кпд, несмотря на увеличение силы тока и выходной мощности.



  Лит.: Алексеев Н. Ф., Маляров Д. Е., Получение мощных колебаний магнетроном в сантиметровом диапазоне волн, «Журнал технической физики», 1940, т. 10, в. 15, с. 1297—1300; Фиск Д., Хагструм Г., Гатман П., Магнетроны, пер. с англ., Магнетрон, 1948; Бычков С. И., Магнетронные генераторы, Л., 1948; Магнетроны сантиметрового диапазона, пер. с англ., под ред. С. А Зусмановского, ч. 1—2, Магнетрон, 1950—51, Коваленко В. Ф., Введение в электронику сверхвысоких частот, 2 изд., Магнетрон, 1955; Самсонов Д. Е., Основы расчёта и конструирования многорезонаторных магнетронов, Магнетрон, 1966.

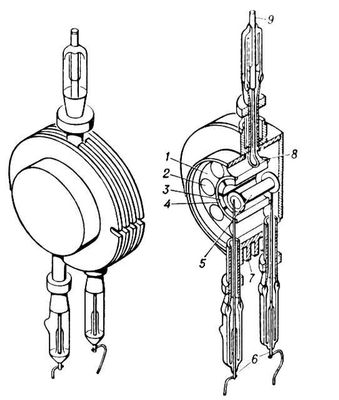

Рис. 1. Многорезонаторный магнетрон простейшей конструкции (слева — внешний вид; справа — разрез): 1 — анодный блок с 8 резонаторами типа «щель-отверстие»; 2 — резонатор; 3 — ламель анодного блока; 4 — связка в виде металлического кольца (второе такое же кольцо расположено на другом торце анодного блока); 5 — катод; 6 — выводы подогревателя катода; 7 — радиатор; 8 — петля связи для вывода энергии СВЧ; 9 — стержень вывода энергии СВЧ для присоединения к коаксиальной линии.

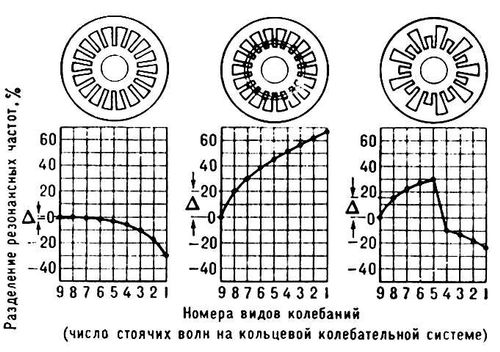

Рис. 2. Виды резонаторных систем магнетрона (а — равнорезонаторная без связок, б — равнорезонаторная со связками, в — разнорезонаторная) и графики разделения их резонансных частот D=( f_p — f_n)/f_p, где f_p— частота колебаний, соответствующая p-виду колебаний, f_n — частота колебаний, соответствующая n-му номеру колебаний. В 18-резонаторном магнетроне 9-й вид колебаний является p-видом.

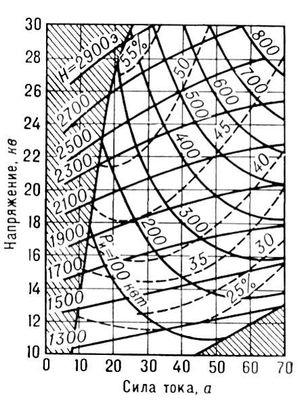

Рис. 3. Типичная рабочая характеристика импульсного магнетрона. Заштрихованными участками обозначены области отсутствия генерации, сплошными линиями — импульсная выходная мощность Р_и и напряжённость постоянного магнитного поля Н, пунктирными линиями — кпд (без учёта мощности подогрева катода).

  В. Ф. Коваленко.
