Платинотрон [от греч. Platýno — делаю шире, расширяю и (элек)трон], магнетронного типа прибор обратной волны для широкополосного усиления и генерирования электромагнитных колебаний СВЧ. Изобретён в 1949 американским инженером У. Брауном. Наиболее часто Платинотрон используют как усилитель и называют амплитроном; Платинотрон вместе с дополнительными устройствами для создания положительной обратной связи, работающий как генератор, называется стабилотроном. Платинотрон отличается от магнетрона тем, что его система резонаторов разомкнута (рис. 1). Однако электронный поток Платинотрон замкнут, и Платинотрон усиливает колебания лишь тех частот, при которых выполняется условие синхронизма между электромагнитным полем волны, бегущей вдоль системы резонаторов, и электронным потоком. Амплитудно-частотная характеристика Платинотрон в полосе рабочих частот почти равномерна, фазочастотная характеристика близка к линейной, а амплитудная характеристика (рис. 2) нелинейна.

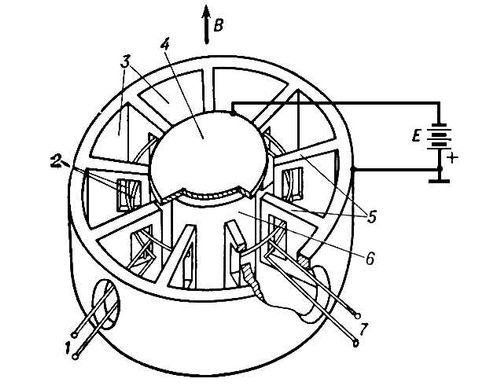

Рис. 1. Конструктивная схема платинотрона: 1 — ввод СВЧ энергии; 2 — связки замедляющей системы; 3 — полые резонаторы замедляющей системы; 4 — торцевой экран катода; 5 — пластины анодной структуры; 6 — катод; 7 — вывод СВЧ энергии; Е — источник анодного напряжения. Стрелкой показано направление (в резонаторах) вектора магнитной индукции В.

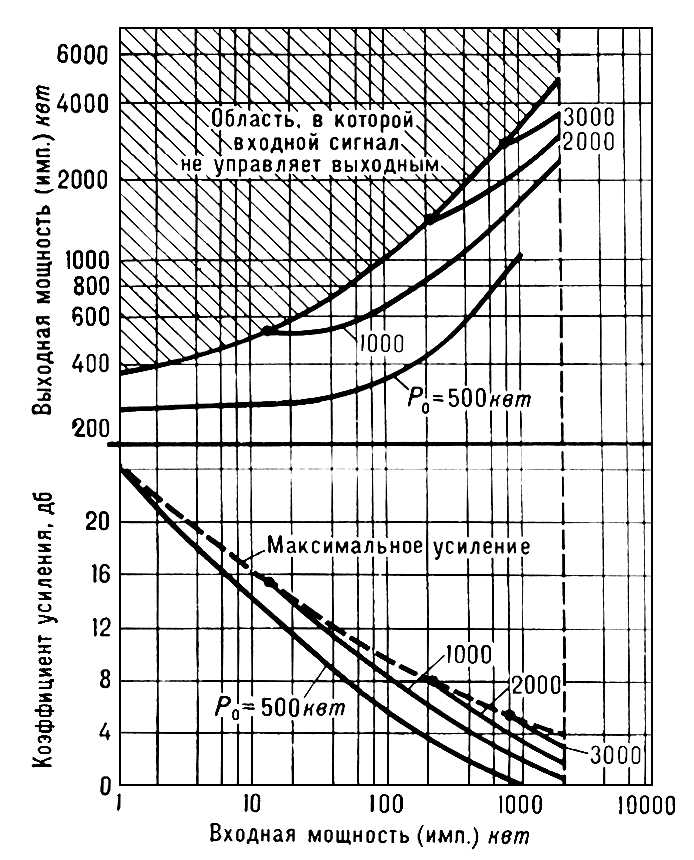

Рис. 2. Зависимость выходной мощности и коэффициента усиления платинотрона от входной мощности при различных значениях мощности питания P0.
Платинотрон применяют в передающих устройствах радиолокационных станций, систем связи, навигации и телеметрии для усиления частотноили фазомодулированных сигналов на частотах от 0,5 до 10 Ггц. Промышленностью выпускаются Платинотрон на различные выходные мощности — от нескольких квт до нескольких десятков Мвт в импульсном режиме работы и от нескольких десятков вт до 100 квт в непрерывном режиме. Полоса рабочих частот Платинотрон составляет ~10% от средней частоты при коэффициенте усиления 7—17 дб. Платинотрон обладают высоким кпд — до 70—80%.
В. И. Индык, О. И. Обрезан.
