Станционный узел ГЭС, комплекс гидротехнических сооружений деривационной гидроэлектрической станции, непосредственно обеспечивающих преобразование потенциальной энергии воды в электрическую энергию; в его состав входят (рис.): напорный бассейн или уравнительный резервуар, турбинные водоводы, здание ГЭС и отводящий канал небольшой длины (если он не является отводящей деривацией). Сооружения Станционный узел осуществляют подачу воды от подводящей деривации к гидроагрегатам и отвод воды от них в отводящую деривацию или русло реки. Станционный узел располагают в конце, средней части или (реже) начале деривации.

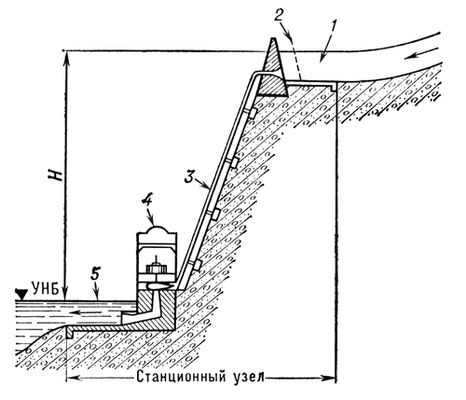

Схема станционного узла деривационной ГЭС: 1 — напорный бассейн; 2 — сороудерживающие решетки; 3 — турбинный водовод; 4 — здание ГЭС; 5 — отводящий канал; Н — напор воды на станционном узле; УНБ — уровень нижнего бьефа.

  Напорный бассейн Станционный узел служит для сопряжения безнапорной деривации с турбинными водоводами; с его помощью регулируют суточный объём воды, подаваемой деривационным каналом. Уравнительный резервуар предназначен для сопряжения с турбинными водоводами напорной (обычно тоннельной) деривации; он сглаживает нежелательные изменения давления в водоподводящем тракте, вызываемые изменением режима работы ГЭС. Турбинный водовод (в виде ряда параллельных стальных или железобетонных труб, проложенных на поверхности крутого участка рельефа, либо одного или несколько напорных гидротехнических тоннелей) подаёт воду из напорного бассейна или уравнительного резервуара к турбинам. В здании ГЭС (построенном в открытом или подземном исполнении) устанавливают гидроагрегаты, повышающие трансформаторы, коммутационные устройства и пульты управления. От турбин через отсасывающую трубу вода поступает в отводящий канал и далее в русло реки на участке нижнего бьефа ГЭС. На всём протяжении водоводного тракта Станционный узел размещены гидравлические затворы, несущие оперативные и ремонтные функции.



  Лит.: Использование водной энергии, М. — Л., 1965.

  Н. А. Караулов.
