Супервидикон (от супер... и видикон), передающая телевизионная трубка с накоплением заряда, переносом изображения с фотокатода на мишень и коммутации (считыванием изображения с мишени) медленными электронами. Название «Супервидикон» объединяет трубки 2 типов — секвидикон (СВ) и суперкремникон (СК), различающиеся конструкцией мишени. С В впервые описан в 1963 (Б. Гетце, США), СК — в 1966 (США). По принципу действия Супервидикон аналогичен видикону, отличаясь от него наличием секции переноса изображения (рис.). В качестве входного окна в Супервидикон используют волоконно-оптические диски (см. Волоконная оптика), что позволяет применить в секции переноса электростатическую фокусировку электронов. В пространстве между фотокатодом и мишенью фотоэлектроны, переносящие изображение, ускоряются до энергии ~ 10 кэв. В СВ они проникают сквозь сигнальную пластину (плёнка Аl толщиной 0,1—0,2 мкм) в тело мишени (слой пористого диэлектрика, например или MgO, плотностью ~ 10^–2 г/см³, имеющий толщину 15—20 мкм) и на своём пути создают в диэлектрике вторичные электроны, которые устремляются к положительно заряженной сигнальной пластине, образуя на мишени положительный потенциальный рельеф. В С К фотоэлектроны попадают на базу мишени (Si n-типа), служащую сигнальной пластиной, и создают в кремнии пары электрон — дырка; дырки диффундируют к участкам мишени с проводимостью r-типа и создают на них положительный потенциальный рельеф. Полученное таким образом электронное изображение считывается коммутирующим электронным лучом.

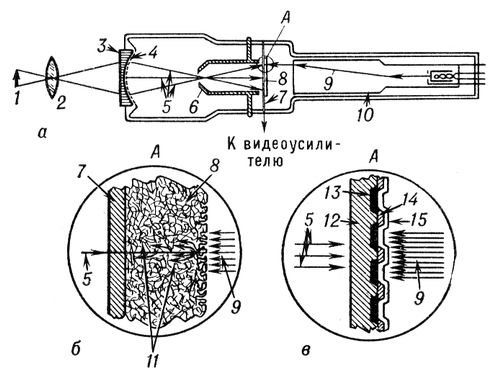

Схема устройства супервидикона (а) и мишеней секвидикона (б) и суперкремникона (в): 1 — телевизионный объект; 2 — объектив; 3 — входное окно (волоконно-оптический диск); 4 — фотокатод; 5 — траектории фотоэлектронов; 6 — анод секции переноса изображения; 7 — сигнальная пластина; 8 — мишень; 9 — коммутирующий электронный луч; 10 — электроннооптическая система секции считывания; 11 — траектории вторичных электронов, созданных фотоэлектроном в теле мишени секвидикона; 12 — база мишени суперкремникона (Si n-типа); 13 — мозаика из элементов с проводимостью p-типа; 14 — разделительный слой SiO₂; 15 — сплошное резистивное покрытие.

  На мишени Супервидикон происходит значительное усиление сигнала изображения — в 30—100 раз в СВ, в 1500—2500 раз в СК. Поэтому Супервидикон обладают высокой чувствительностью, уступая лишь суперортикону. Однако Супервидикон имеют значительно меньшие габариты, массу, мощность источников питания, они проще в настройке; этим определяется перспективность Супервидикон, особенно СК.



  Лит. см, при ст. Передающая телевизионная трубка.

  Н. Д. Галинский.
