Кабельный кран, кабель-кран, сооружение, предназначенное для подъёма (спуска) груза и перемещения его в горизонтальном направлении на расстояния 100—1500 м. Применяется на открытых горных разработках (вскрышные породы, руда, штучный камень и др.) и в строительстве (земля, бетон и др.). Кабельный кран (рис.) состоит из двух опор А и Б, между которыми натянут несущий канат 1. По канату на роликах перемещается тележка 2 с подъёмным блоковым устройством и подвешиваемыми ковшом или вагонеткой, которые могут подниматься и опускаться. Тележку приводит в движение тяговый канат 3, идущий от неё через направляющие шкивы, укрепленные на опорах А и Б, к рабочим тяговым шкивам лебёдки. Подъём и опускание блоковой системы с грузом производится лебёдкой с помощью подъёмного каната 4. Опоры башенного типа. Башня, на которой расположено приводное силовое оборудование и аппараты управления, является машинной, противоположная башня — опорной. Опоры бывают стационарные и передвижные. При стационарных необходим дополнительный транспорт внутри карьера (котлована); передвижные обычно перемещаются по рельсовым путям. Возможно параллельное перемещение обеих опор или радиальное при одной перемещающейся опоре. Высота опор достигает 50 м. С целью увеличения производительности установки применяют Кабельный кран с двумя ковшами ёмкостью до 10 м³ каждый.

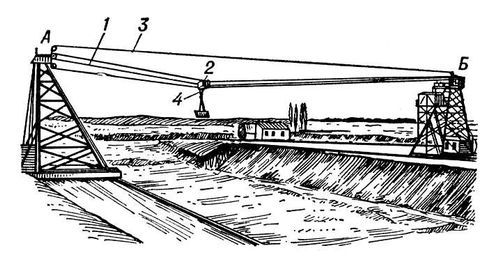

Кабельный кран: 1 — несущий канат; 2 — тележка; 3 — тяговый канат; 4 — подъёмный канат.

  Кабельный кран характеризуется грузоподъёмностью (5—50 т), пролётом (100— 1500 м), высотой подъёма груза (50 м и более). При больших пролётах скорость движения тележки по несущему канату до 8—10 м/сек; скорость спуска 1,3— 1,5 м/сек; скорость передвижения опор 0,2—0,3 м/сек; число циклов в час до 25—30; расход электроэнергии 7— 9 квтч/ткм.



  Лит.: см. при ст. Подъёмный кран.

  М. В. Васильев.
