Тахометр (от греч. táchos — быстрота, скорость и...метр), прибор для измерения частоты вращения валов машин и механизмов. Преимущественно применяются центробежные механические, магнитные и электрические Тахометр, реже используются пневматические и гидравлические Тахометр В механическом центробежном Тахометр (рис. 1) на валу установлена скользящая муфта с шарнирными рычагами, несущими на себе расходящиеся при вращении вала грузы, которые перемещают муфту по валу, преодолевая действие уравновешивающей пружины. Положение муфты на валу Тахометр соответствует частоте вращения вала и передаётся рычажной системой на стрелку указателя — отсчетного устройства, шкала которого отградуирована в об/мин. Вал Тахометр может получать вращение непосредственно от контролируемого объекта либо через гибкий вал. В магнитном Тахометр (рис. 2) взаимодействуют магнитные поля, создаваемые постоянным магнитом и вращающимся ротором, частота вращения которого пропорциональна возникающим вихревым токам, стремящимся отклонить на определённый угол диск, установленный на валу ротора и удерживаемый пружиной. Отклонения диска, жестко связанного со стрелкой, регистрируются на шкале. Электрические Тахометр могут быть электромашинными или электронными. В электромашинном Тахометр эдс генератора постоянного или переменного тока пропорциональна угловой скорости, измерив которую можно определить частоту вращения вала; показания передаются дистанционно на шкалу измерительного прибора. Принцип действия электронного Тахометр основан на преобразовании импульсов тока, возникающих в первичной цепи системы зажигания при размыкании контактов прерывателя, в ток, направляемый к магнитоэлектрическому указательному прибору. Частота импульсов в первичной цепи пропорциональна частоте вращения вала двигателя.

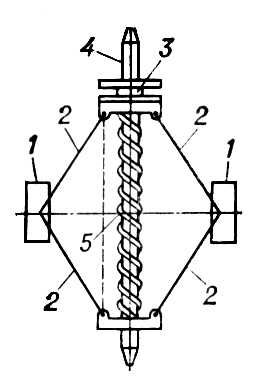

Рис. 1. Кинематическая схема механического центробежного тахометра: 1 — грузы; 2 — рычаги; 3 — скользящая муфта; 4 — вал; 5 — пружина.

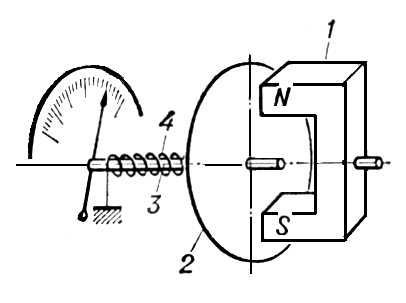

Рис. 2. Схема магнитного тахометра: 1 — постоянный магнит; 2 — ротор; 3 — ось со стрелкой; 4 — пружина.
