Штыревая антенна, антенна в виде несимметричного вибратора, выполненного из жёсткого металлического стержня (сплошного или состоящего из нескольких сочленяющихся звеньев) либо из большого числа металлических катушек, нанизанных на гибкий стальной трос (т. н. антенна Куликова). Реже применяются Штыревая антенна из профилированной металлической ленты, проволочных жгутов или металлизированных диэлектрических стержней. Диаграмма направленности излучения (приёма) Штыревая антенна в горизонтальной плоскости имеет форму круга (см. рис. 2), поэтому такая антенна особенно удобна при связи между наземными объектами с изменяющимся во времени взаимным расположением, например между передвижными радиостанциями (установленными в автомобилях, танках и т.п.).

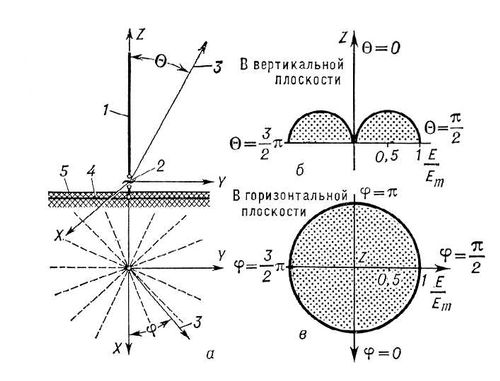

Рис. 2. Вертикальный несимметричный вибратор: а — схема: 1 — провод (излучатель); 2 — клеммы, присоединяемые к передатчику; 3 — направление в точку наблюдения; 4 — система заземления; 5 — поверхность земли; б — диаграмма направленности в вертикальной плоскости; в — диаграмма направленности в горизонтальной плоскости. Штыревая антенна.

Рис. 2. Вертикальный несимметричный вибратор: а — схема: 1 — провод (излучатель); 2 — клеммы, присоединяемые к передатчику; 3 — направление в точку наблюдения; 4 — система заземления; 5 — поверхность земли; б — диаграмма направленности в вертикальной плоскости; в — диаграмма направленности в горизонтальной плоскости.



  Лит.: см. при ст. Антенна.
