Эвапорография (от лат. evaporo — испаряю и ...графия), метод получения изображений объектов в собственном (обычно инфракрасном — ИК) тепловом излучении этих объектов. Предложен немецким физиком М. Черни в 1929. При Эвапорография или с зачернённой мембраны в вакуумной камере испаряется слой летучей жидкости или, наоборот, жидкость на мембране конденсируется из паров, заранее введённых в камеру (рис.). Объект проецируют на мембрану объективом, а изображение в виде жидкостного рельефа, соответствующего различиям испарения или конденсации в разных точках мембраны, либо рассматривают глазом в интерференционных цветах, либо фотографируют. Область спектра, в которой можно использовать Эвапорография, зависит от свойств объектива и других элементов аппаратуры и от выбора зачерняющего покрытия мембраны; на практике удаётся получать изображения в ИК-области до длин волн ~ 10 мкм. Основные области применения Эвапорография — видение и фотографирование в темноте, регистрация собственного ИК-излучения тел, дистанционное измерение температуры и её распределения на поверхности объекта (в т. ч. в мед. диагностике), визуализация пучков от ИК-лазеров и др.

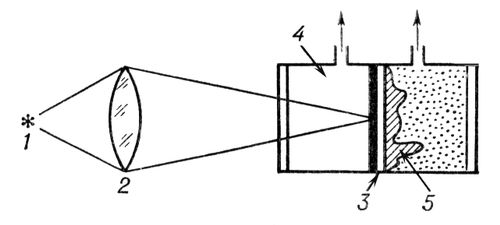

Схема получения изображения в эвапорографе: 1 — объект; 2 — объектив (обычно ИК); 3 — тонкая зачернённая мембрана; 4 — вакуумная камера: 5 — жидкостный рельеф.



  Лит.: Фаерман Г. П., «Журнал научной и прикладной фотографии и кинематографии». 1963, т. 8, № 2, с. 153—56; «Оптико-механическая промышленность», 1962, № 11, с. 27¾34; 1964, № 9, с. 11¾13.

  А. Л. Картужанский.
