Аксонометрия (от греч. áxōn— ось и ...метрия), способ изображения предметов на чертеже при помощи параллельных проекций. Аксонометрические чертежи характеризуются большой наглядностью. Для построения аксонометрической проекции пространственной фигуры поступают следующим образом: выбирают 3 взаимно перпендикулярные оси OXYZ и масштабы длин на этих осях. Затем проектируют на плоскость чертежа данную фигуру и эти оси вместе с масштабами. Если X, Y, Z — длины 3 отрезков в фигуре, то аксонометрические проекции этих отрезков, параллельные аксонометрическим осям, будут иметь длины х, у, z. Отношения длин x/X = l_x, y/Y = l_y,z/Z =l_z называются показателями искажения. Наиболее часто употребляется Аксонометрия, при которой l_x:l_y:l_z = 1:1:1 (изометрия, рис. 1) и l_x:l_y:.l_z = 1/2:1:1 (диметрия, рис. 2). См. Начертательная геометрия.

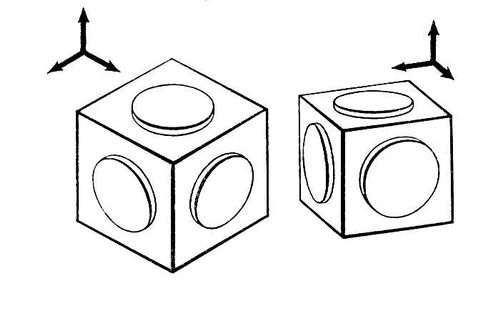

Рис. к ст. Аксонометрия. Слева — рис. 1., справа — рис. 2.
