Асфальтобетоносмеситель, установка для приготовления асфальтобетонных и других битумоминеральных смесей из песка, щебня, минерального порошка и битума. Основные элементы Асфальтобетоносмеситель: сушильный барабан для просушки и нагрева песка и щебня до заданной температуры; смесительный агрегат, в котором производится сортировка просушенного песка и щебня по фракциям (например, 5—15 мм и 15—40 мм), дозирование компонентов в соответствии с заданным составом смеси и перемешивание минеральных составляющих с битумом. Применяют Асфальтобетоносмеситель с вертикальной (башенные) и горизонтальной (партерные) схемами движения минеральных материалов. По способу перемешивания различают Асфальтобетоносмеситель с мешалками периодического и непрерывного действия. На рис. приведена технологическая схема приготовления смеси в Асфальтобетоносмеситель башенной конструкции с мешалкой периодического действия. Песок и щебень, просушенные и нагретые в сушильном барабане, подаются ковшовым элеватором в сортировочное устройство (грохот), а затем в соответствующие отсеки бункера минеральных материалов. В отдельный отсек поступает минеральный порошок. Негабаритный каменный материал отводится с грохота по лотку. Каждая группа минеральных материалов последовательно взвешивается на суммирующем весовом устройстве, после чего весь материал поступает в двухвальную лопастную мешалку, в которую насосом подаётся битум из устройства для дозирования. Готовая смесь поступает из мешалки в автотранспортные средства.

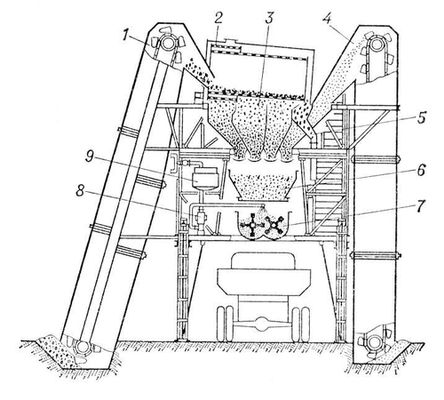

Технологическая схема асфальтобетоносмесителя башенного типа с мешалкой периодического действия: 1 — многоковшовый элеватор; 2 — грохот; 3 — бункер горячих минеральных материалов; 4 — элеватор минерального порошка; 5 — лоток негабаритного камня; 6 — весовой бункер; 7 — двухвальная лопастная мешалка; 8 — битумный насос; 9 — бачок для дозирования битума.



  Лит.: Справочник конструктора дорожных машин, М., 1965.

  М. Р. Гарбер.
