Бесконтактная система управления электроприводом, электромеханическая система автоматического управления, которая не содержит замыкающих и размыкающих контактов в электрических цепях, питающих электропривод. В системах управления электроприводом стремятся избежать замыкания и размыкания электрических цепей контактами, т.к. они снижают надёжность и технико-экономические показатели электроприводов. Электрические контакты изнашиваются, подгорают, иногда привариваются, искрят, создают шум и радиопомехи. Основные достоинства Бесконтактная система управления электроприводом — надёжность, долговечность, снижение пожарной опасности, шумов и радиопомех, повышение быстродействия и снижение затрат труда на обслуживание электроприводов.

  На практике наиболее широко применяют Бесконтактная система управления электроприводом, использующие бесконтактные электрические аппараты, основными элементами которых служат тиристоры, а также транзисторы и магнитные усилители, работающие в ключевом режиме. Включение и отключение тока в главных цепях управления мощных электродвигателей часто выполняются узлами (системами) «управляемый преобразователь-двигатель» (рис. 1). Электрические цепи, соединяющие преобразователь и двигатель, в этом случае не размыкаются. Преобразователь получает электрические сигналы управления и регулирует электрическое напряжение и силу тока в двигателе. Бесконтактная система управления электроприводом, выполняющие командные, защитные, счётные и др. операции, состоят из бесконтактных преобразователей малой мощности, реле, датчиков и логических элементов.

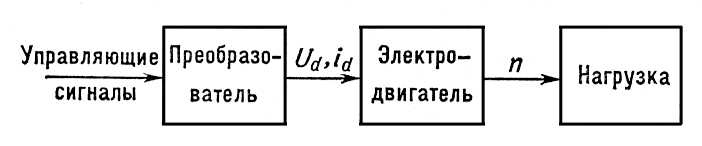

Рис. 1. Блок-схема узла «бесконтактный управляемый преобразователь-двигатель»: U_d — напряжение; i_d — сила тока; n — частота вращения двигателя.

  Если напряжение на входных зажимах контактного (a) и бесконтактного (б) элементов систем управления электроприводами (рис. 2) равно или близко к нулю, то контакты 1', 2', 3' реле 1, 2, 3 замыкаются, а транзистор Т оказывается запертым, и по обмотке управления ОУ протекает ток от источника питания Un. Если на один или несколько входов поступает сигнал в виде некоторого, например, отрицательного потенциала, реле обесточиваются, их контакты размыкаются, а транзистор открывается, и ОУ оказывается либо отключенной, либо зашунтированной малым внутренним сопротивлением открытого транзистора. При этом сила электрического тока уменьшается практически до нуля, но поступление тока в ОУ полностью не прекращается.

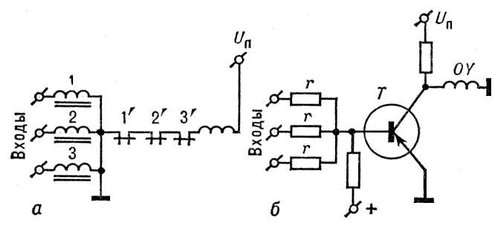

Рис. 2. Элементы систем управления электроприводами: а — контактный; 1, 2, 3, — реле; б — бесконтактный; r — сопротивление, T — транзистор; Un — источник питания; OУ — обмотка управления.



  Лит.: Зимин Е. Н., Преображенский В. И. и Соколов Н. Г., Элементы и схемы бесконтактного управления металлорежущими станками, М.—Л., 1966; Системы регулируемого электропривода металлорежущих станков. Сб. ст., М., 1967; Автоматизация производства и промышленная электроника, т. 1, М., 1962, с. 102.

  А. А. Сиротин.
