Вибропреобразователь, электрический аппарат, преобразующий постоянный ток низкого напряжения в постоянный ток высокого напряжения электромеханическим вибратором. Его электромагнит, периодически подключаемый к источнику постоянного тока (чаще электрический аккумулятор с напряжением от 2,5 до 24 в), заставляет колебаться (вибрировать) стальную упругую пластинку (якорь) с закреплёнными на ней контактами. При вибрации якоря контакт 5 (рис.) поочерёдно подключает источник тока то к одной, то к другой половине первичной обмотки трансформатора. В результате во вторичной его обмотке возникает (индуктируется) повышенное переменное напряжение, преобразуемое контактом 4 в пульсирующее напряжение одного знака. Пульсации напряжения затем сглаживаются электрическим фильтром; на выходных клеммах Вибропреобразователь получается постоянный ток высокого напряжения. В 40—50-х гг. 20 в. Вибропреобразователь выпускались как источник электрического питания с выходным напряжением до 450 в и мощностью до 75 вт главным образом в малогабаритной радиоаппаратуре (автомобильный радиовещательный приёмник, портативная приёмно-передающая радиостанция и т.п.). В 60-е гг. электромеханический вибратор Вибропреобразователь был заменен мощным импульсным транзистором. С появлением радиоустройств на транзисторах, работающих при низких напряжениях источника тока, изготовление Вибропреобразователь резко сократилось.

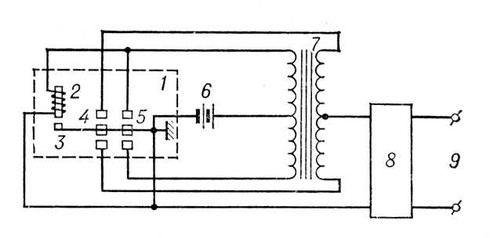

Схема вибропреобразователя: 1 — вибратор; 2 — электромагнит; 3 — якорь; 4 и 5 — контакты; 6 — источник тока; 7 — повышающий трансформатор; 8 — сглаживающий фильтр; 9 — выходные клеммы. Вибропреобразователь.

Схема вибропреобразователя: 1 — вибратор; 2 — электромагнит; 3 — якорь; 4 и 5 — контакты; 6 — источник тока; 7 — повышающий трансформатор; 8 — сглаживающий фильтр; 9 — выходные клеммы.



  Лит.: Гершгал Д. А., Расчёт и конструирование вибропреобразователей, М., 1956.
