Винт (от нем. Gewinde — нарезка, резьба, через польск, gwint), деталь машины цилиндрической, реже конической, формы с винтовой поверхностью или деталь с винтовыми лопастями. Различают группы Винт: непосредственно взаимодействующие с внешней, или рабочей, средой и взаимодействующие с резьбовым отверстием другой детали. К первой группе относятся Винт для получения вращательного движения от перемещающихся газов и жидкостей, например в ветродвигателе; для получения тяговой силы, например воздушный винт на самолётах, гребной винт на судах; для перемещения газов, жидкостей, а также вязких, сыпучих и кусковых материалов, иногда с образованием в них давления и перемешиванием, например в вентиляторах, насосах, винтовых конвейерах, шнековых прессах, смесителях и т.п. Ко второй группе относятся ходовые, силовые, микрометрические, крепёжные, установочные и др. Винт

  Винт ходовой — основная деталь винтового механизма в станках и машинах для прямолинейного перемещения узлов и деталей (суппортов, столов и др.) по направляющим. Ходовые Винт имеют, как правило, резьбу трапецеидального, реже прямоугольного, треугольного или специального профиля для навинчивания гайки.

  Винт силовой — основная деталь винтовой передачи, предназначенной для получения больших осевых усилий в прессах, печных толкателях, домкратах (грузовой Винт) и т.д. Силовые Винт имеют обычно трапецеидальную или упорную резьбу, реже прямоугольную. Короткие силовые Винт (например, в домкратах) работают на сжатие, при расчёте их проверяют на прочность и продольный изгиб. Длинные силовые Винт работают на растяжение, их проверяют на прочность.

  Винт микрометрический имеет точную резьбу с малым шагом, применяется в измерительных машинах, приборах и инструментах (например, в микрометре).

  Винт крепёжный — основная деталь разъёмного винтового соединения, стержень с резьбой на одном конце и головкой на другом. Крепёжный Винт для металла и других твёрдых материалов чаще всего имеет цилиндрическую резьбу треугольного профиля. Неответственные крепёжные Винт малого диаметра (до 8 мм) выполняются также самонарезающими с коническим участком резьбы неполного профиля на конце. Такой Винт при ввинчивании в гладкое отверстие выдавливает (в мягких металлах) или нарезает (в пластмассах и твёрдых металлах) резьбу. Крепёжный Винт для деревянных деталей, или шуруп, имеет на конце конический участок резьбы. Головка Винт служит для прижатия соединяемых деталей и захвата Винт отвёрткой, гаечным ключом и т.д. Распространены стандартные крепёжные Винт с шестигранной, квадратной и другими головками (рис. 1).

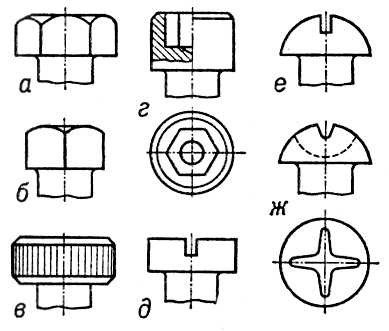

Рис. 1. Распространённые формы головок крепёжных винтов: а — шестигранная; б — квадратная (четырёхгранная ); в — цилиндрическая с накаткой; г — цилиндрическая с шестигранным углублением под ключ; д — цилиндрическая с прямым шлицем под отвертку; е и ж — полукруглые с прямым и крестообразным шлицем под отвёртку. Винт.

Рис. 1. Распространённые формы головок крепёжных винтов: а — шестигранная; б — квадратная (четырёхгранная ); в — цилиндрическая с накаткой; г — цилиндрическая с шестигранным углублением под ключ; д — цилиндрическая с прямым шлицем под отвертку; е и ж — полукруглые с прямым и крестообразным шлицем под отвёртку.

  Винт установочный применяется обычно для точной фиксации геодезических и других приборов, а также как крепёжный в винтовых соединениях. Установочные Винт отличаются формой головки и нажимного конца (рис. 2, 3).

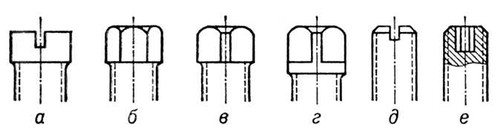

Рис. 2. Распространенные формы головок установочных винтов: а — цилиндрическая; б — шестигранная; в — четырехгранная; г — то же, с буртиком; д — шлицевая; е — с шестигранным углублением под ключ. Винт.

Рис. 2. Распространенные формы головок установочных винтов: а — цилиндрическая; б — шестигранная; в — четырехгранная; г — то же, с буртиком; д — шлицевая; е — с шестигранным углублением под ключ.

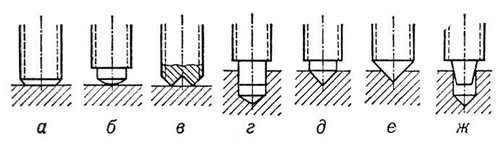

Рис. 3. Распространенные формы нажимных концов установочных винтов: а — плоский; б — закругленный; в — сверленый; г — цилиндрический; д — ступенчатый; е — конический; ж — конический фиксирующий. Винт.

Рис. 3. Распространенные формы нажимных концов установочных винтов: а — плоский; б — закругленный; в — сверленый; г — цилиндрический; д — ступенчатый; е — конический; ж — конический фиксирующий.

  Н. Я. Ниберг.
