Вихрекопировальная обработка, метод изготовления изделий со снятием материала, при котором на заготовке копируется объёмная форма инструмента. Вихрекопировальная обработка осуществляется при возвратно-поступательном движении инструмента или заготовки (рис. 1) по криволинейной траектории, радиус которой равен эксцентриситету (l) вала. Колебания совершаются в плоскости, перпендикулярной направлению сближения инструмента с заготовкой.

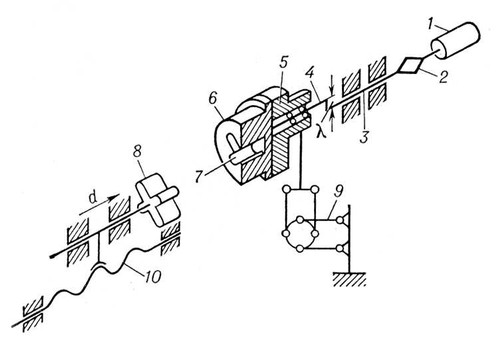

Рис. 1. Принципиальная кинематич. схема вихрекопировальной обработки с круговым поступательным движением: 1 — электродвигатель; 2 — вариатор; 3 — вал; 4 — эксцентрик; 5 — планшайба; 6 — режущий инструмент; 7 — объёмная поверхность инструмента, копируемая на заготовке; 8 — заготовка; 9 — шарнирный ограничитель поворота планшайбы; 10 — механизм перемещения заготовки; d — направление движения заготовки.

  Существуют механический, электрофизический и электрохимический способы Вихрекопировальная обработка При механическом способе режущая поверхность инструмента имеет насечки или покрыта абразивным материалом; обработка заготовки производится за счёт снятия стружки. При электроэрозионной обработке инструмент служит одним из электродов. Возможно также введение абразивной суспензии между изделием и инструментом или подключение инструмента в качестве катода к источнику тока при электрохимической размерной обработке. В этом случае снятие припуска на обработку происходит за счёт выжигания (оплавления) искрой.

  Вихрекопировальная обработка применяется для изготовления сложной формы изделий (рис. 2) из материалов, легко обрабатываемых резанием (графита, дерева, камня), для абразивной доводки металлических деталей, для корректирования размеров изделий, получаемых литьём, штамповкой и т.п.; при электрофизической и электрохимической обработке улучшается качество поверхности.

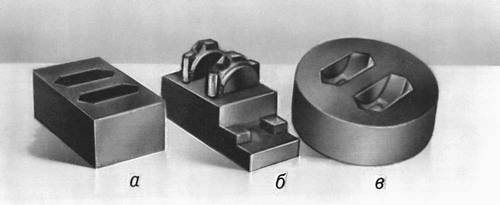

Рис. 2. Режущий инструмент для механич. вихрекопировальной обработки (а); электрод из графитизированного материала, изготовленный этим инструментом (б); штамп, изготовленный электрофизич. способом с помощью электрода (в).

  Вихрекопировальная обработка осуществляют на специальных станках или на электроэрозионных, электроимпульсных, вертикально-фрезерных станках, на которых устанавливают приставки для получения кругового поступательного движения.

  Вихрекопировальная обработка предложена в 1960 сотрудниками Экспериментального научно-исследовательского института металлорежущих станков и получила широкое распространение как в СССР, так и за рубежом.



  Лит.: Аронов А. И., Станки для обработки методом «вихревого копирования», «Металлорежущие и деревообрабатывающие станки, автоматические линии», 1967, в. 10.

  А. И. Аронов.
