Газовая печь, промышленная печь для тепловой обработки материалов и изделий, в которой топливом служит газ.

  По условиям теплообмена различают 3 группы Газовая печь: высокотемпературные, среднетемпературные и низкотемпературные. В высокотемпературных Газовая печь температура газов в рабочем пространстве свыше 1000 °С, теплообмен осуществляется в основном лучеиспусканием. Пример высокотемпературных Г. и. — вагранки (рис. 1), мартеновские печи и печи для нагрева металла (перед прокаткой, ковкой, прессованием и т. д.). В среднетемпературных Газовая печь температура в рабочем пространстве свыше 650 °С, теплообмен производится лучеиспусканием и конвекцией. Пример среднетемпературных Газовая печь — т. н. термические печи (рис. 2), предназначенные для нагрева изделий в целях отпуска (600—700 °С), закалки (800—1000 °С) и в некоторых случаях — нормализации (850—1100 °С). В низкотемпературных Газовая печь температура в рабочем пространстве до 650 °С, теплообмен осуществляется в основном конвекцией. К низкотемпературным Газовая печь относятся сушила различного назначения (например, для литейных форм и стержней, для готовой продукции после её окраски и для древесины, идущей на изготовление тары). В сушилах (рис. 3) инжекционные газовые горелки располагают обычно вне зоны непосредственного воздействия на изделия и материал. Полученные продукты сгорания газа через распределительные устройства направляются в камеру сушки. Газовая печь классифицируются также и по др. принципам (например, технологическому, конструктивному).

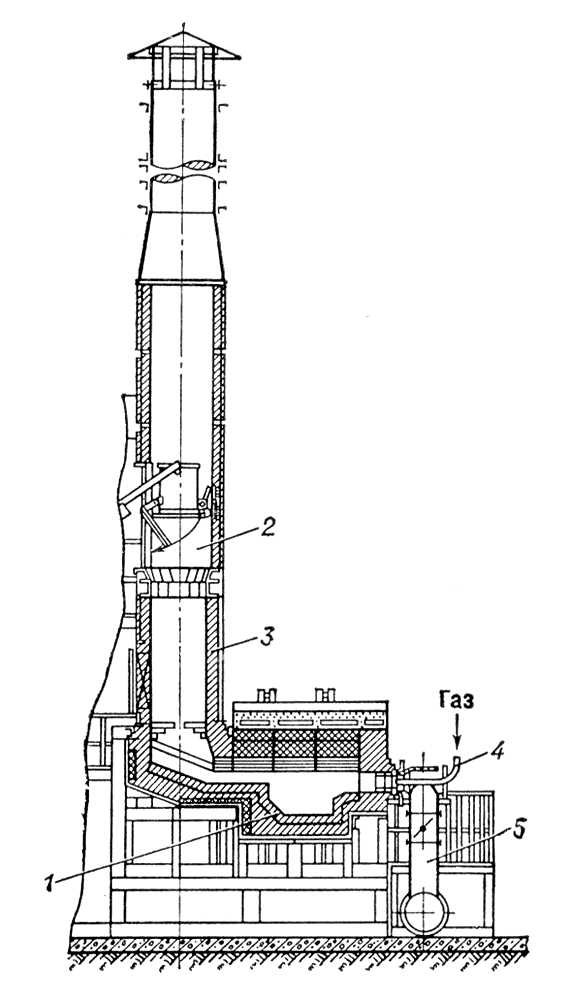

Рис. 1. Газовая вагранка с отражательной печью: 1 — под печи; 2 — шахта; 3 — футеровка шахты; 4 — газовые горелки; 5 — подвод газа.

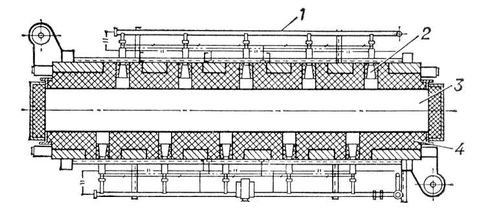

Рис. 2. Камерная проходная печь для нагрева заготовок: 1 — газовые коммуникации; 2 — газовая горелка; 3 — камера нагрева; 4 — огнеупорная кладка.

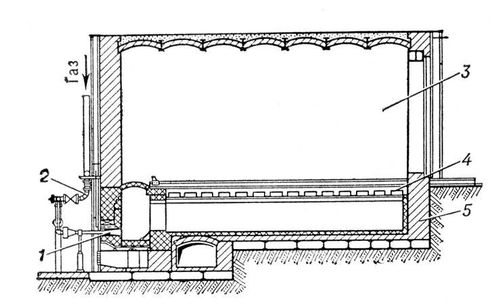

Рис. 3. Камерное сушило для литейных форм и стержней на газовом отоплении: 1 — газовая горелка; 2 — газовые коммуникации; 3 — камера сушки; 4 — распределительное устройство; 5 — футеровка.

  Высокие экономические показатели работы Газовая печь получают при организации ступенчатого использования тепла сжигаемого газа. Так, например, продукты сгорания высокотемпературных Газовая печь направляют в низкотемпературные печи или применяют для подогрева подаваемого в печь топлива.



  Лит.: Михеев В. П., Газовое топливо и его сжигание, Л., 1966; Использование газа в промышленных печах, Л., 1967.

  Н. И. Рябцев.
