Геологический разрез, геологический профиль, вертикальное сечение земной коры от её поверхности в глубину. Геологический разрез составляются по данным геологических наблюдений, по геологическим картам, материалам горных выработок, буровых скважин, геофизических исследований и др.

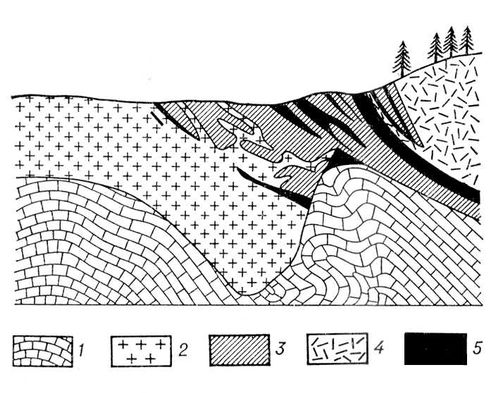

Разрез железорудного месторождения (Урал): 1 — известняки; 2 — сиенит; 3 — граниты; 4 — порфиры и туфы; 5 — магнитный железняк.

  Геологический разрез обычно проводят поперёк простирания геологических структур по прямым или ломаным линиям, проходящим при наличии глубоких опорных буровых скважин через эти скважины, и показывают расположение, возраст и состав горных пород. Геологический разрез особенно важны для районов, закрытых мощным чехлом антропогеновых отложений. Горизонтальный масштаб Геологический разрез отвечает обычно масштабу соответствующей геологической карты. Вертикальный масштаб Геологический разрез равен горизонтальному, что позволяет давать неискажённое изображение характера рельефа и геологического строения. Для решения многих практических вопросов (при проектировании ж.-д. линий, изысканиях при строительстве зданий, постройке плотин и др.) приходится выяснять соотношение различных элементов рельефа местности с её геологическим строением. В подобных случаях необходимо применять увеличенный вертикальный масштаб, превышающий горизонтальный в десятки и даже сотни раз.

А. Е.  Михайлов.
