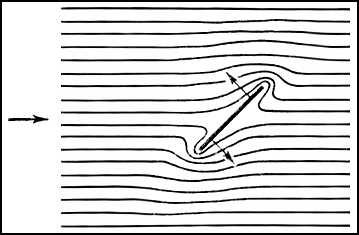

Диск Рэлея (по имени английского физика Дж. У. Рэлея), прибор для измерения колебательной скорости частиц в звуковой волне и силы звука. Представляет собой тонкую круглую пластинку из слюды или металла, подвешенную на тонкой (обычно кварцевой) нити. Диск Рэлея помещается обычно под углом 45° к направлению колебаний частиц среды (положение наибольшей чувствительности). При распространении звуковых волн диск стремится стать перпендикулярно к направлению колебаний. Это происходит из-за того, что при обтекании пластинки давление по закону Бернулли больше с той стороны диска, где скорость меньше (см. рис.). Силы давления образуют вращающий момент, который уравновешивается за счёт упругости нити. При этом диск устанавливается к направлению потока под углом большим, чем 45°. По углу поворота диска определяют силу звука. В постоянном потоке угол поворота Диск Рэлея пропорционален квадрату скорости, при звуковых колебаниях — квадрату амплитуды скорости, причём этот угол не зависит от частоты. Обтекание диска потоком (диск поставлен под углом 45° к потоку; стрелками помечены силы давления). В СССР Диск Рэлея принят как эталонный измеритель звукового давления в резонансной трубе со стоячими волнами. Применяется для измерений звука не только в воздухе и др. газах, но и в воде.
Лит.: Беранек Л., Акустические измерения, пер. с англ., М., 1952.
|
||||||||||||||||||||||||||||||||||||||||||||||
|
