Диэлектрическая антенна, антенна в виде отрезка диэлектрического стержня, возбуждённого радиоволноводом или штырём коаксиального кабеля. В стержне Диэлектрическая антенна (рис.) возбуждается волна особой структуры (так называемая поверхностная волна), распространяющаяся вдоль его оси, и, как следствие, на поверхности стержня возникают тангенциальные (касательные к поверхности) составляющие электрического и магнитного полей, фаза которых меняется по закону бегущей волны. По существу Диэлектрическая антенна представляет собой бегущей волны антенну, состоящую из элементарных электрических и магнитных вибраторов. Её максимум излучения, как и всякой антенны бегущей волны, совпадает с осью стержня. Характер излучения Диэлектрическая антенна зависит от фазовой скорости распространения поверхностной волны. С увеличением диаметра стержня и диэлектрической проницаемости материала, из которого он выполнен, фазовая скорость уменьшается. Чем меньше фазовая скорость, тем больше длина стержня, при которой коэффициент направленного действия (КНД) антенны максимален (так называемая оптимальная длина), и больше максимально возможный КНД. По мере уменьшения фазовой скорости или приближения её к скорости света в окружающей среде (воздухе) диэлектрический стержень теряет волноводные свойства. Это приводит к резкому спаданию поля к концу стержня, увеличению излучения в окружающую Диэлектрическая антенна среду непосредственно из открытого конца радиоволновода и уменьшению эффективности Диэлектрическая антенна Диаметр и материал стержня обычно выбирают так, чтобы фазовая скорость была не очень близкой к скорости света (не более 0,95—0,96 скорости света). При такой фазовой скорости оптимальная длина равна 12 длинам излучаемой волны и КНД равен ~ 100. Стержень Диэлектрическая антенна изготовляют из диэлектрических материалов с малым затуханием электромагнитных волн в них — полистирол, фторопласт и др. Диэлектрическая антенна применяют преимущественно на летательных аппаратах в радиоустройствах, работающих на сантиметровых и дециметровых волнах.

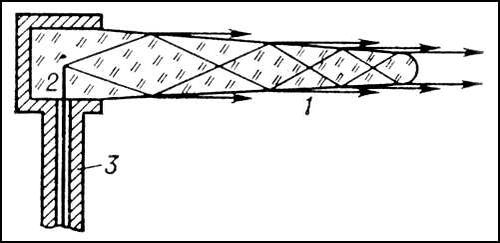

Диэлектрическая антенна: 1 — конусообразный стержень; 2 — штырь, излучающий радиоволны в стержень; 3 — коаксиальный кабель. Стрелками показано направление излучения антенны.

  О. Н. Терёшин, Г. К. Галимов.
