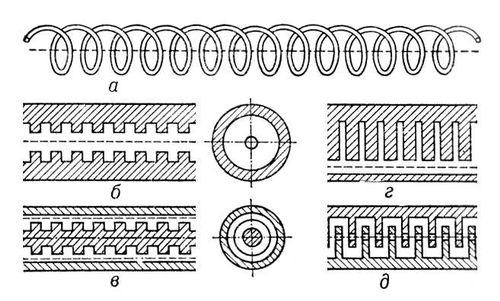

Замедляющая система, замедляющая структура, волноводная система СВЧ электронных приборов, посредством которой осуществляется замедление фазовой скорости электромагнитных волн. Эта скорость уменьшается приблизительно до скорости движения электронов в электронном потоке прибора. Тем самым Замедляющая система создаёт условия отбора мощности проходящими (параллельно потоку) волнами за счёт уменьшения кинетической энергии потока. При длительном взаимодействии волн с потоком электронов возможно усиление мощности. Конструкции Замедляющая система различны (рис.). Широко применяют Замедляющая система в виде спирали. Волны распространяются вдоль провода спирали со скоростью, близкой к скорости света, скорость же продвижения волн вдоль самой спирали уменьшается в зависимости от её шага. Замедляющие системы: а — спиральная; б и в — ёмкостные; г — гребенчатая; д — встречно-стержневая. Пунктиром показан электронный поток. Замедляющая система — основной элемент конструкции ламп бегущей волны, ламп обратной волны и др. СВЧ приборов.
Лит.: Власов В. Ф., Электронные и ионные приборы, 3 изд., М., 1960; Клингер Г., Сверхвысокие частоты. Основы и применения техники СВЧ, пер. с нем., М., 1969; Кноль М. и Эйхмейер И., Техническая электроника, пер. с нем., т. 1, М., 1971. В. И. Баранов. |
||||||||||||||||||||||||||||||||||||||||||||||
|
