Затягивание частоты, зависимость частоты автоколебаний двухрезонаторной колебательной системы от направления изменения настройки одного из резонаторов. На рис. 1 показана зависимость частоты (двухконтурного генератора электрических колебаний (рис. 2) от изменения собственной частоты W1 колебательного контура C1L1. При возрастании W1 частота генератора w увеличивается от О к А, при уменьшении W1 — уменьшается от С к В. В точках А и В происходит скачкообразное изменение частоты w (пунктирные стрелки). Затягивание частоты имеет место, когда частоты W1 и W2 близки. Затягивание частоты используется в технике для стабилизации частоты однорезонаторных генераторов (например, клистрона). При этом генератор связывают с дополнительным резонатором высокой добротности (см. Добротность колебательной системы). Благодаря Затягивание частоты частота генератора w поддерживается близкой к частоте вспомогательного резонатора W2.

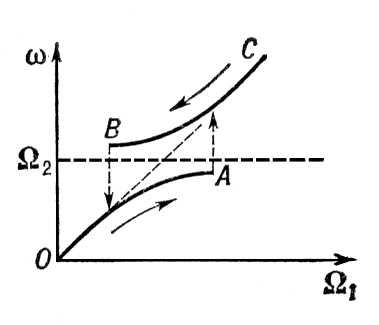

Рис. 1. Изменение частоты w двухконтурного электрического генератора при изменении частоты W1 контура C1L1. Частота W2 контура C2L2 постоянна.

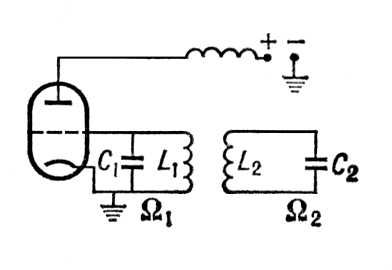

Рис. 2. Схема двухконтурного генератора.
|
