Индикаторная диаграмма, графическое изображение изменения давления газа или пара в цилиндре поршневой машины в зависимости от положения поршня. Индикаторная диаграмма вычерчивается обычно с помощью индикатора давления. По оси абсцисс откладывается объём, занимаемый газами в цилиндре, а по оси ординат — давление. Каждая точка на Индикаторная диаграмма (рис.) показывает давление в цилиндре двигателя при данном объёме, т. е. при данном положении поршня (точка r соответствует началу впуска; точка а — началу сжатия; точка с — концу сжатия; точка z— началу расширения; точка b — концу расширения).

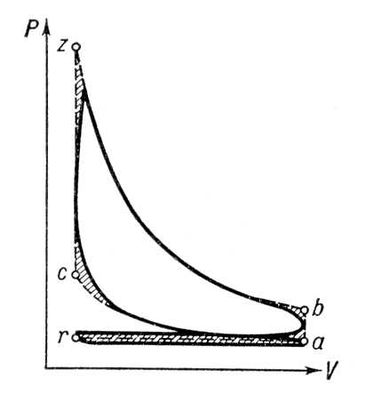

Теоретическая (пунктир) и действительная (сплошные линии) индикаторные диаграммы 4—тактного карбюраторного двигателя: ra — линия впуска; ac — линия сжатия; cz — линия сгорания; zb — линия расширения; br — линия выпуска; P давление; V — объём.

  Индикаторная диаграмма даёт представление о значении работы, производимой двигателем внутреннего сгорания или насосом, и об их мощности. Рабочее тело совершает полезную работу только в течение рабочего хода. Поэтому для определения полезной работы необходимо из площади, ограниченной кривой расширения zb, вычесть площадь, ограниченную кривой сжатия ac. Различают теоретическую и действительную Индикаторная диаграмма Теоретическая строится по данным теплового расчёта и характеризует теоретический цикл; действительная Индикаторная диаграмма снимается с работающей машины при помощи индикатора и характеризует действительный цикл (см. рис.).

  Для удобства ведения расчётов и сопоставления между собой разных двигателей переменные по ходу поршня давления заменяются условным постоянным давлением, при котором за один ход поршня получается работа, равная работе газов за цикл с переменным давлением. Это постоянное давление называется средним индикаторным давлением и представляет собой работу газов, отнесённую к рабочему объёму поршневой машины.



  Лит. см. при ст. Двигатель внутреннего сгорания.

  Б. А. Куров.
