Индуктивности измерители, приборы для измерения индуктивности контуров с сосредоточенными параметрами, обмоток трансформаторов и дросселей, катушек индуктивности и пр. Принципы действия их зависят от методов измерений. Метод «вольтметра — амперметра» (рис. 1) применяют для измерения сравнительно больших индуктивностей (от 0,1 до 1000 гн) при значительно меньшем активном сопротивлении обмотки. В этом случае  , где U — напряжение, I — сила тока в цепи измеряемой индуктивности, f — частота переменного тока, обычно 50 гц. Погрешность таких Индуктивности измерители 2—3%. В мостовом Индуктивности измерители основным элементом является измерительный мост переменного тока (на частотах 100, 400 и 1000 гц) с образцовой ёмкостью и значительно реже индуктивностью (рис. 2). При уравновешивании моста

Рис. 1. Схема измерения индуктивности по методу «вольтметра — амперметра»: А — амперметр; В — вольтметр; L_x — индуктивность;I — сила тока; U — напряжение .

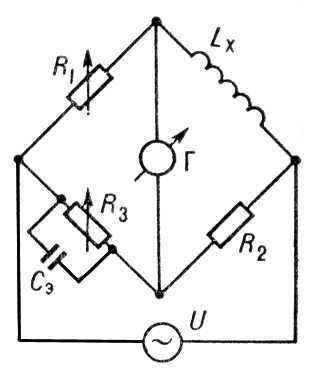

Рис. 2. Схема моста для измерения индуктивности: U — источник тока; Г — гальванометр; R₁, R₂, R₃ — омические сопротивления; С_э — образцовая ёмкость; L_x — измеряемая индуктивность.

(r_x — омическое сопротивление провода обмотки катушки индуктивности). Погрешность мостовых методов измерения около 1—3%; пределы измерения 0,1—1000 гн. Резонансные методы основаны на использовании резонансных свойств колебательного контура, образованного измеряемой индуктивностью L_x и образцовой ёмкостью C_x (рис. 3). Изменяя C_x, настраивают контур в резонанс с генератором (на частотах от 10 кгц до 1,5 Мгц); индуктивность вычисляется по формуле  где L_x — индуктивность в мгн, f₀ — частота резонанса в кгц, С = C_x + C_к — полная ёмкость контура в пф. Погрешность резонансных Индуктивности измерители 2—5%; пределы измерений от 0,05 мкгн до 100 мгн.



  Лит.: Шкурин Г. П., Справочник по электроизмерительным и радиоизмерительным приборам, 3 изд., т. 2, М., 1960.

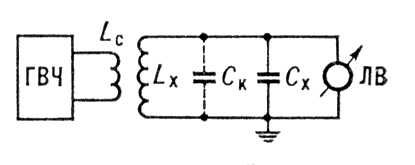

Рис. 3. Схема измерения индуктивности методом резонанса: ГВЧ — генератор ВЧ; L_c — витки связи; L_x — измеряемая индуктивность; C_к — собственная ёмкость катушки; C_x — образцовая ёмкость; ЛВ — ламповый вольтметр.
