Опоры, устройства для поддержания и прикрепления несущих конструкций сооружений; Опоры передают усилия от одной части сооружения на другие или на основание (см. Основания сооружений). Конструкции Опоры весьма разнообразны, они зависят от величины и характера передаваемых усилий, размеров и формы несущих конструкций, материалов, климатических и др. условий. В жилых, общественных и промышленных зданиях Опоры балок и ферм служат стены, столбы, стойки, колонны, а также места взаимного сопряжения элементов (например, второстепенных и главных балок). Арки и рамы большей частью крепятся непосредственно к фундаментам зданий и сооружений. В мостах для поддержания пролётных строений Опоры служат устои и быки.

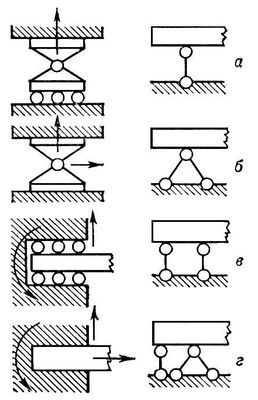

Опоры плоских стержневых систем: а — шарнирная подвижная; б — шарнирная неподвижная; в — защемлённая подвижная; г — защемлённая неподвижная.

  В строительной механике под Опоры понимаются расчётные схемы действительных Опоры сооружений. В наиболее распространённых плоских стержневых системах (см. Плоские системы) различают 4 основные схемы Опоры (рис.): шарнирная (или цилиндрическая) подвижная, шарнирная неподвижная, защемленная подвижная, защемленная неподвижная. Шарнирная подвижная Опоры позволяет закрепляемой системе поворачиваться вокруг определённой оси и перемещаться поступательно в одном направлении (например, катковая Опоры моста). Конструктивно она выполняется в виде двух шарнирно соединённых опорных плит. Между одной из плит и опорной плоскостью расположены катки (рис., а). Опорная реакция в такой Опоры проходит через центр шарнира и направлена нормально к опорной плоскости.

  Шарнирная неподвижная Опоры допускает только поворот системы относительно точки опирания. В конструкции этой опоры отсутствуют катки (рис., б). Опорная реакция проходит через центр шарнира и определяется двумя составляющими (горизонтальной и вертикальной). Защемленная подвижная Опоры допускает лишь поступательное перемещение закрепляемой системы (в одном направлении). Она выполняется с помощью катков, помещаемых между стержнем и опорными плоскостями (рис., в). Опорная реакция здесь направлена нормально к опорной плоскости и определяется нормальной силой и опорным моментом (см. Момент силы). Защемленная неподвижная Опоры не допускает никаких перемещений системы и представляет собой жёсткую заделку системы в массиве (рис., г). Опорная реакция состоит из горизонтальной и вертикальной составляющих и опорного момента.



  Лит. см. при ст. Строительная механика.

  Л. В. Касабьян.
