Каскадный трансформатор, два и более последовательно включенных электрических трансформатора для преобразования или использования переменного тока высокого напряжения. Обычно применяется принцип каскадного возбуждения трансформаторов, в частности соединённых по схеме (рис. 1): каждый последующий трансформатор возбуждается от части повышающей обмотки предыдущего трансформатора. По этому принципу могут быть построены Каскадный трансформатор на напряжение до 1,5—2 Мв при общем числе трансформаторов в каскаде от 4 до 8. Недостатки такого Каскадный трансформатор (установленная мощность трансформаторов намного превышает мощность каскада, значительная индуктивность, неравномерность распределения импульсных напряжении по отдельным звеньям каскада, громоздкость конструкции) частично устраняются в конструкции Каскадный трансформатор конденсаторного типа (рис. 2). Обмотки наматываются в один слой на изолирующие цилиндры; число цилиндров, их длина и диаметр подбираются так, чтобы при последовательном соединении обмоток нарастание потенциала по виткам соответствовало распределению потенциала по ёмкости концентрических слоев обмотки. Такая конструкция не требует громоздких изоляторов, снижает габариты и массу К, т., упрощает его монтаж и эксплуатацию. Иногда применяют также каскадное включение измерительных трансформаторов тока и напряжения в цепях с напряжением свыше 110 кв.

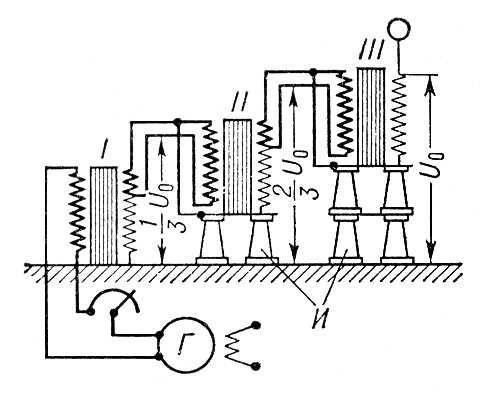

Рис. 1. Схема каскадного трансформатора с возбуждением по принципу автотрансформатора: I — III — трансформаторы; Г — генератор; U₀ — выходное напряжение; И — изоляторы.

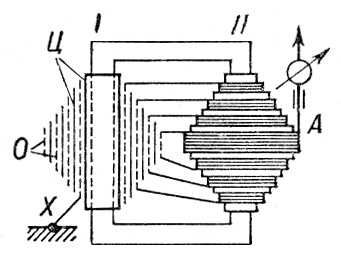

Рис. 2. Схема расположения обмоток трансформатора конденсационного типа: I, II — стержни магнитного сердечника; Ц — изолирующие цилиндры; О — обмотки; А — высоковольтный вывод; Х — заземление.



  Лит.: Петров Г. Н., Электрические машины, ч. 1—3, М. — Л., 1956—68.
