Коммутатор управляемый в электроприводе, многопозиционный бесконтактный переключатель, в котором рабочим элементом служит полупроводниковый прибор (диод, транзистор или тиристор). Коммутатор управляемый широко применяют вместо коллекторно-щёточного аппарата в электрических машинах; малой мощности — на диодах и транзисторах, большой — на тиристорах. Коммутатор управляемый надёжны и имеют высокую скорость переключений (свыше 1 млн. в сек). На рисунке показана электрическая схема Коммутатор управляемый на тиристорах (1—6). В вентильном электродвигателе Д обмотка якоря ОЯ расположена на статоре и обмотка возбуждения ОВ — на полюсах вращающегося ротора. Постоянный ток подводится к ОЯ через тиристоры, причём в каждый момент времени через один тиристор из катодной (КГ) и один из анодной (АГ) групп, благодаря чему электрический ток постоянно протекает по двум фазам ОЯ. Частота переключения тиристоров определяет частоту вращения вала электродвигателя (см. также Бесконтактная система управления электроприводом).

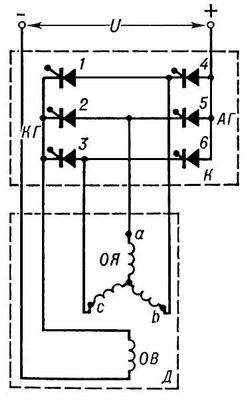

Электрическая схема тиристорного коммутатора для питания вентильного электродвигателя от сети постоянного тока: Д — вентельный электродвигатель; ОЯ — обмотка якоря; ОВ — обмотка возбуждения; К — коммутатор; АГ — анодная группа; КГ — катодная группа; U — напряжение питания; 1 — 6 тиристоры.



  Лит.: Бесконтактные элементы и системы телемеханики с временным разделением сигналов, М., 1964; Тихменев Б. Н., Трахтман Л. М., Подвижной состав электрических железных дорог, 3 изд., М., 1969.

  Ю. М. Иньков.
