Конденсаторный асинхронный двигатель,

  1) асинхронный электродвигатель, питаемый от однофазной сети и имеющий на статоре две обмотки, одна из которых включается в сеть непосредственно, а другая — последовательно с электрическим конденсатором для образования вращающегося магнитного поля. Конденсаторы создают сдвиг фаз между токами обмоток, оси которых сдвинуты в пространстве. Наибольший вращающий момент развивается, когда сдвиг фаз токов составляет 90°, а их амплитуды подобраны так, что вращающееся поле становится круговым. При пуске Конденсаторный асинхронный двигатель оба конденсатора включены, а после его разгона один из конденсаторов отключают; это обусловлено тем, что при номинальной частоте вращения требуется значительно меньшая емкость, чем при пуске. Конденсаторный асинхронный двигатель по пусковым и рабочим характеристикам близок к трёхфазному асинхронному двигателю. Применяется в электроприводах малой мощности; при мощностях свыше 1 квт используется редко вследствие значительной стоимости и размеров конденсаторов.

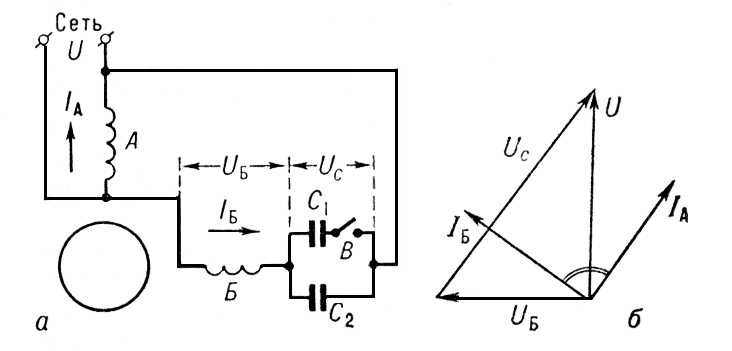

Рис. 1. Схема (а) и векторная диаграмма (б) конденсаторного асинхронного двигателя: U, U_Б, U_C — напряжения; I_A, I_Б — токи; А и Б — обмотки статора; В — центробежный выключатель для отключения С₁ после разгона двигателя; C₁ и C₂ — конденсаторы.

  2) Трёхфазный асинхронный электродвигатель, включаемый через конденсатор в однофазную сеть. Рабочая ёмкость конденсатора для 3-фазного двигателя определяется по формуле С_р = 2800 (мкф), если обмотки соединены по схеме «звезда», или С_р = 4800  (мкф), если обмотки соединены по схеме «треугольник». Ёмкость пускового конденсатора С_п=(2,5 — 3)×С_р. Рабочее напряжение конденсаторов должно быть в 1,5 раза выше напряжения сети; конденсаторы устанавливаются обязательно бумажные.

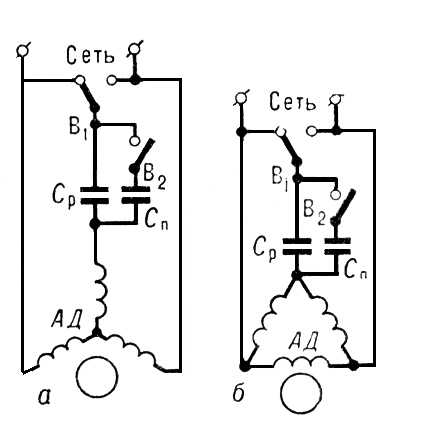

Рис. 2. Схема включения в однофазную сеть трёхфазного асинхронного двигателя с обмотками статора, соединёнными по схеме «звезда» (а) или «треугольник» (б): B₁ и В₂ — выключатели; С_р — рабочий конденсатор; C_п — пусковой конденсатор; АД — асинхронный электродвигатель.
