Космодром (от космос и греч. drómos — бег, место для бега), комплекс сооружений, оборудования и земельных участков, предназначенный для приёма, сборки, подготовки к пуску и пуска космических ракет. Некоторые Космодром включают земельные участки для падения отработанных ступеней ракет и один из измерительных пунктов командно-измерительного комплекса. Главные объекты Космодром — техническая позиция и стартовый комплекс (рис. 1). Вспомогательные и обслуживающие объекты и службы Космодром: измерительные пункты с кинотеодолитными станциями и радиотехническими системами для измерения параметров начальных участков и в первую очередь активных траекторий движения ракет; расчётные бюро с ЭВМ для вычисления полётных заданий и траекторий движения ракет; зона хранения компонентов топлива; иногда заводы для производства жидкого кислорода, азота, водорода; система энергоснабжения (теплоэлектроцентрали, электросиловые станции, трансформаторные подстанции и линии электропередач); жилой городок с управленческими службами, учебным центром и комплексом бытовых и культурно-массовых учреждений; система водоснабжения; система связи и телевидения; ремонтная база и складское хозяйство; аэродром; подъездные пути и транспортные коммуникации, включая ж.-д. узел.

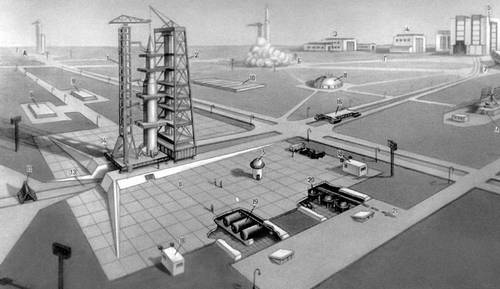

Рис. 1. Космодром: А, Б, В — стартовые позиции космодрома: Г — техническая позиция; 1 — кабель-заправочная башня; 2 — башня обслуживания; 3 — станция заправки топливом космических объектов; 4 — монтажно-испытательный корпус космических объектов; 5 — здание вертикальной сборки; 6 — компрессорная станция; 7 — выносной командный пункт; 8 — хранилище и заправочная станция окислителя; 9 — ресиверная; 10 — бассейн с водой системы пожаротушения; 11 — командный пункт; 12 — газоотражатель; 13 — газоотводный канал; 14 — пусковая система; 15 — башня для приборов наведения ракеты по азимуту; 16 — гусеничный транспортёр; 17 — радиолокационная станция; 18 — укрытие для расчёта; 19 — хранилище и заправочная станция горючего; 20 — то же водорода; 21 — к испарительным площадкам.

Техническая позиция (ТП) — комплекс сооружений с общетехническими и специальными технологическим оборудованием и подъездными путями, обеспечивающий приём, хранение и сборку ракеты-носителя (РН) и космических объектов (КО), их испытания, заправку и пристыковку КО к РН. На ТП располагаются монтажно-испытательный корпус (МИК), монтажно-испытательный корпус КО, заправочная станция КО, компрессорная станция с ресиверной, электросиловая или трансформаторная подстанция и служебные здания. Для твердотопливных РН в состав ТП дополнительно могут входить первичное хранилище секций твердотопливных ускорителей, здание их осмотра, хранилище секций, готовых к использованию, и здание сборки и пристыковки твердотопливных ускорителей. Ступени и узлы РН поступают в МИК, иногда для избежания транспортировки больших ступеней РН в собранном виде завершающие сварочные операции по изготовлению крупных узлов производятся в МИКосмодром Сборка РН выполняется двумя основными способами: горизонтальная сборка отдельных ступеней и РН в целом и пристыковка к ней КО; вертикальная сборка отдельных ступеней, сборка всей РН и пристыковка КО в МИК в вертикальном положении на передвижной части пусковой системы (рис. 2). Первый способ наиболее распространён. Для РН, работающих на жидком топливе и имеющих твердотопливные ускорители, строятся 2 МИК: для сборки и испытаний жидкостной ракеты и для сборки твердотопливных ускорителей и пристыковки их к жидкостной ракете. После сборки РН проходит автономные и комплексные испытания. Параллельно производятся сборка и испытания КО. В комплект испытательного оборудования для КО входят также барокамеры для испытаний КО в целом или его элементов на герметичность в условиях глубокого вакуума. Заправка КО компонентами топлива производится на заправочной станции ТП. Криогенными компонентами топлива (кислородом, водородом, фтором, аммиаком и т. п.) КО заправляется на стартовой позиции. Из заправочной станции КО перевозится в МИК, где пристыковывается к РН. После проверки правильности стыковки космическая ракета транспортируется на стартовую позицию.

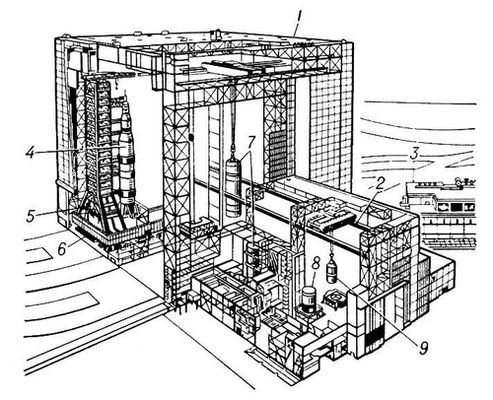

Рис. 2. Здание вертикальной сборки ракет: 1 — высотная часть; 2 — малый пролёт; 3 — здание командного пункта; 4 — собранная ракета-носитель; 5 — кабель-заправочная башня; 6 — гусеничный транспортёр; 7 — вторые ступени ракеты; 8 — третья ступень ракеты (в процессе проверки); 9 — космический объект.

Стартовый комплекс (СК) — комплекс специального технологического оборудования, сооружений с общетехническим оборудованием, подготовленных участков земли с подъездными путями, необходимыми для доставки космической ракеты на СК, установки на пусковую систему, испытаний, заправки и пуска. В состав специальных сооружений СК входят: пусковая установка; командный пункт; хранилища компонентов топлива и устройства для заправки ими РН и КО; трансформаторная подстанция и резервная дизель-электрическая станция; холодильные установки или холодильный центр и др. СК может иметь несколько стартовых площадок (табл.). На стартовой позиции транспортно-установочный агрегат поднимает ракету в вертикальное положение и опускает её на пусковую систему. Стационарные установщики монтируются около пусковой системы; ж.-д. транспортно-установочная тележка с ракетой наезжает на стрелу-платформу и вместе с ней поднимается в вертикальное положение. Пусковая система обеспечивает приём, вертикализацию и удержание ракеты, подвод к ней электрических, заправочных, пневматических, дренажных и пр. коммуникаций и пуск ракеты. Пусковые системы могут иметь кабель-заправочные мачты, механизмы стыковки электрои пневморазъёмов, наполнительных и дренажных соединений. Мачты выполняются отбрасываемыми и стационарными. Кабель-заправочные мачты иногда выполняют функции агрегатов обслуживания. Для СК, не имеющих стационарных заправочных средств, на стартовую площадку подаются передвижные заправщики. Компоненты топлива обычно дозируются автоматически по датчикам уровней топлива в баках ракеты. Применяется также дозировка счётчиками-расходомерами. Для заправки сжатыми газами станции газоснабжения могут иметь воздушные компрессоры высокого давления, гелиевые компрессоры и газификаторы жидкого азота с плунжерными насосами высокого давления. Перед заправкой производится термостатирование топлива для обеспечения допустимой разницы температур окислителя и горючего; максимальной и минимальной температур компонентов, поступающих в двигатель ракеты; требуемого значения плотности топлива; переохлаждения криогенных компонентов. Переохлаждение продолжается в течение всего времени нахождения ракеты на пусковой системе. Если переохлаждение не применяется, испарение компонентов в ракете компенсируется автоматической подпиткой. Все процессы подготовки к заправке, включая процессы хранения топлива, и заправка осуществляются обычно автоматически. Посадка космонавтов производится после окончания заправки РН и КО. Все операции предстартовой подготовки фиксируются на пульте пуска набором транспарантов готовностей. После полной готовности всех систем подаётся команда и включается автоматическая схема пуска.

Техническая характеристика американских стартовых комплексов

  ¹ Одна площадка законсервирована; с неё был произведён только запуск «Аполлона-10». ² Одна площадка законсервирована. ³ 30—60 сут — время на подготовку к пуску и ремонт.



  Первый ИСЗ был запущен с космодрома Байконур (СССР), за рубежом космические ракеты запускались с Космодром: США — Ванденберг (Калифорния), мыс Кеннеди (Флорида), Уоллопс (Виргиния); Франция — Хаммагир (Алжир), Куру (Французская Гвиана); Италия — Сан-Марко (у берегов Кении); Япония — Утиноура; КНР — Чанчэнцзе; Великобритания — Вумера (Австралия).



  Лит.: Космонавтика, М., 1970 (Маленькая энциклопедия); «Aviation Week», 1965, v. 83, № 1. p. 36—37, 41—43, 1966, v. 84, № 25, p. 71—182; «Hydraulics and Pneumatics», 1967, v. 20, № 12, p. 90—93; «Mechanical Engineering», 1969, v. 91, № 6—10; «Spaceflight», 1971, v. 13, № 2, p. 61—65.
