Котёл-парообразователь, теплообменный аппарат, применяемый на животноводческих фермах для получения горячей воды и пара, необходимых для мытья молочной посуды, пастеризации молока, запаривания кормов, отопления помещений и др. производственных целей. Различают Котёл-парообразователь с вертикальным и горизонтальным расположением котла.

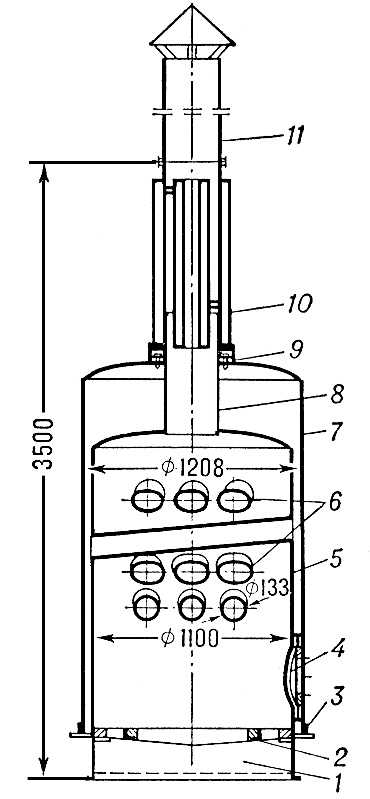

Котёл-парообразователь КМ-1600: 1 — зольник; 2 — колосниковая решётка; 3 — нижнее болтовое соединение; 4 — топочная дверца; 5 — жаровая камера; 6 — кипятильные трубы; 7 — корпус; 8 — труба жаровой камеры; 9 — верхнее болтовое соединение; 10 — водоподогреватель; 11 — дымовая труба.
Основные узлы выпускаемых в СССР Котёл-парообразователь (рис.) — жаровая и водяная камеры, кипятильные трубы, водоподогреватель, паросборник, паропроводы, контрольные и предохранительные приборы, арматура. Котёл-парообразователь с горизонтальным расположением котла (типа КВ) работают на различных видах твёрдого топлива, но могут быть переоборудованы для работы на жидком топливе; Котёл-парообразователь с вертикальным расположением котла (типа КМ) — на твёрдом и жидком топливе.
Характеристика некоторых котлов-парообразователей, выпускаемых в СССР
|
КМ-1600 |
КВ-200 |
КВ-300 |
Д-721 |
Паропроизводительность, кг/ч |
300 |
200 |
300 |
800 |
Избыточное давление пара, кгс/см2 |
0,7 |
0,7 |
0,7 |
0,7 |
Объём водяного пространства, л |
710 |
592 |
1060 |
900 |
Поверхность нагрева, м2 |
11,5 |
9,0 |
14,0 |
16,75 |
Высота без дымовой трубы, мм |
3400 |
1300 |
1500 |
1860 |
Примечание. 1 кгс/см2= 0,1 Мн/м2.
