Листогибочная машина, машина для гибки и правки металлических листов и полос.

  Листогибочная машина с поворотной гибочной балкой предназначены для изготовления методом холодной гибки по прямолинейному контуру деталей различных профилей, труб на оправке, образования кромок, замкнутых контуров, для правки листового материала и т. д. На станине машины расположены поворотная и гибочная балки. Гибка осуществляется при повороте гибочной балки. Поворотная балка прижимает деталь и может перемещаться в зависимости от толщины изделия и радиуса гибки. Привод машин — механический или гидравлический. На таких машинах изгибают заготовки толщиной от 0,8 до 5 мм.

Ротационные валковые Листогибочная машина служат для гибки и правки элементов котлов, сосудов высокого давления, конвертеров и др., а также труб диаметром св. 400 мм. Формообразование изделий на таких машинах происходит при одновременном перемещении заготовки между деформирующими валками и при её поперечном изгибе. Валки расположены обычно горизонтально. Выпускаются трёхвалковые машины с симметричным и асимметричным расположением валков (рис., а, б) и четырёхвалковые (рис., б). На валковых Листогибочная машина изгибают заготовки толщиной от 1 до 150 мм как в холодном, так и в горячем состоянии (при толщине листов св. 50 мм); скорость гибки 3—8 м/мин.



  Лит.: Мошнин Е. Н., Гибка и правка на ротационных машинах, 2 изд., М., 1967.

  О. Л. Солодухо.

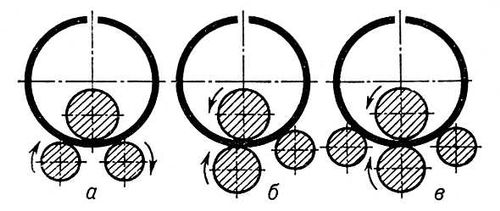

Схема гибки на ротационной листогибочной машине: а — трёхвалковой симметричной; б — трёхвалковой асимметричной; в — четырёхвалковой.
