Микрофон (от микро... и греч. phōnē — звук), электроакустический прибор для преобразования звуковых колебаний в электрические. Применяется в телефонии, радиовещании, телевидении, системах звукоусиления и звукозаписи. По принципу действия Микрофон подразделяются на угольные, электродинамические, конденсаторные, электретные, пьезоэлектрические и электромагнитные, по направленности действия — на ненаправленные, односторонне направленные (кардиоидные) и двусторонне направленные.

  В порошковом угольном Микрофон, впервые сконструированном русскими изобретателями Микрофон Махальским в 1878 и независимо от него П. Микрофон Голубицким в 1883, угольная или металлическая мембрана под действием звуковых волн колеблется, изменяя плотность и, следовательно, электрическое сопротивление находящегося в капсюле и прилегающего к мембране угольного порошка. Вследствие этого сила тока, протекающего через Микрофон, также изменяется. Образуется пульсирующий ток, который в простейшем случае, протекая по проводной линии к телефону, вызывает колебания мембраны последнего, соответствующие колебаниям мембраны Микрофон В результате многолетнего улучшения конструкции и электрических параметров Микрофон с угольным порошком был создан Микрофон капсюльного типа (рис. 1), широко применяемый в телефонии.

  В электродинамическом Микрофон катушечного типа, который изобрели американские учёные Э. Венте и А. Терас в 1931, применена диафрагма из тонкой полистирольной плёнки или алюминиевой фольги, жестко связанная с катушкой из тонкой проволоки, находящейся в кольцевом зазоре магнитной системы (рис. 2). При колебаниях диафрагмы под действием звуковой волны витки катушки пересекают магнитные силовые линии и в катушке наводится эдс, создающая переменное напряжение на её зажимах. Такой Микрофон прост по конструкции, имеет небольшие габариты, надёжен в эксплуатации. В электродинамическом Микрофон ленточного типа, изобретённом немецкими учёными Э. Герлахом и В. Шотки в 1924, вместо катушки в магнитном поле располагается гофрированная ленточка из очень тонкой (порядка 2 мкм) алюминиевой фольги. Такой Микрофон применяется главным образом для музыкальных передач из студий.

  В конденсаторном Микрофон (рис. 3), изобретённом американским учёным Э. Венте в 1917, звуковые волны действуют на тонкую металлическую мембрану, изменяя расстояние и, следовательно, электрическую ёмкость между мембраной и металлическим неподвижным корпусом, представляющими собой пластины конденсатора электрического. При подведении к пластинам постоянного напряжения изменение ёмкости вызывает появление тока через конденсатор, сила которого изменяется в такт с колебаниями звуковых частот. Такие Микрофон распространены в высококачественных системах звукозаписи и звукопередачи.

  В электретном Микрофон, изобретённым японским учёным Ёгути в начале 20-х гг. 20 в. и по принципу действия и конструкции схожем с конденсаторным, роль неподвижной обкладки конденсатора и источника постоянного напряжения играет пластина из электрета.

В пьезоэлектрическом Микрофон, впервые сконструированном советскими учёными С. Н. Ржевкиным и А. И. Яковлевым в 1925, звуковые волны воздействуют на пластинку из вещества, обладающего пьезоэлектрическими свойствами, например из сегнетовой соли, вызывая на её поверхности появление электрических зарядов (см. Пьезоэлектричество). В электромагнитном Микрофон звуковые волны воздействуют на мембрану, жестко связанную со стальным якорем, при колебаниях которого в зазоре постоянного магнита на выводах неподвижной катушки из провода, намотанного поверх якоря, появляется эдс. Пьезоэлектрические и электромагнитные Микрофон применяются главным образом в радиолюбительских устройствах и слуховых аппаратах.

  В стереофоническом радиовещании и звукозаписи применяют систему из двух одинаковых однонаправленных Микрофон (чаще конденсаторных или электродинамических Микрофон), помещенных в общем корпусе вплотную один под другим так, что направления их максимальная чувствительности расположены под углом 90° одно к другому (стереофонический Микрофон).

  В таблице приведены усреднённые значения основных параметров Микрофон (в скобках указаны классы качества: Вк — высший, 1к — первый, 2к — второй, 3к — третий).

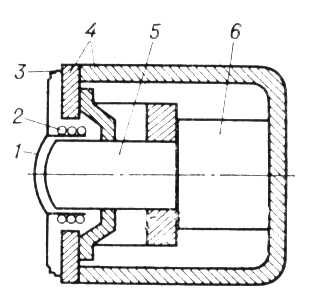

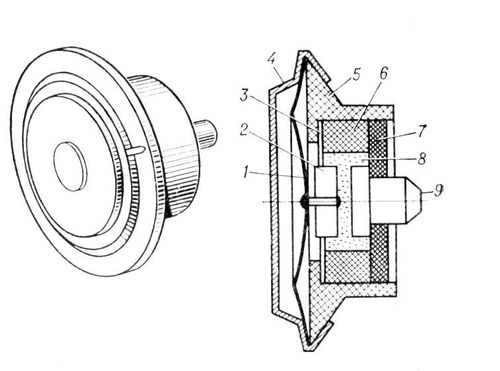

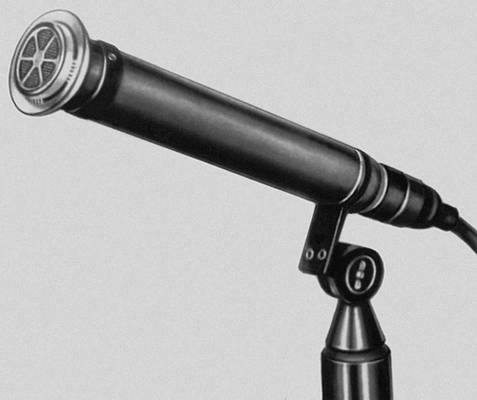

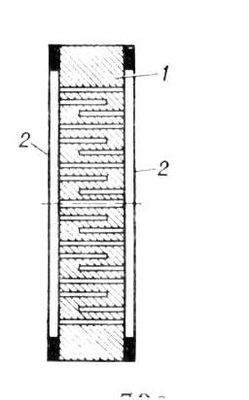

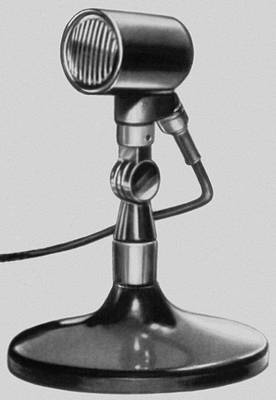

Рис. 1. Капсюль типа МК-10 угольного микрофона: а — внешний вид; б — схема устройства; 1 — мембрана; 2 — подвижный электрод; 3 — слюдяная шайба; 4 — перфорированная металлическая крышка; 5 — корпус; 6 — пластмассовое кольцо; 7 — шайба; 8 — угольный порошок; 9 — неподвижный электрод. Рис. 2а. Электродинамический микрофон катушечного типа МД-56. Внешний вид. Рис. 2б. Электродинамический микрофон катушечного типа МД-56. Схема устройства: 1 — диафрагма; 2 — звуковая катушка; 3 — гофрированный воротник; 4 — магнитопровод; 5 — полюсный наконечник; 6 — магнит. Рис. 3а. Конденсаторный микрофон типа 19A-4. Внешний вид. Рис. 3б. Конденсаторный микрофон типа 19A-4. Схема устройства; 1 — неподвижный электрод; 2 — мембрана. Тип микрофона	Параметры
	диапазон воспроизводимых частот, гц	неравномерность частотной характеристики, дб	осевая чувствительность на частоте 1000 гц, мв×м2/н
Угольный	300—3400 (3 к)	20	1000
Электродинамический катушечного типа	100—10 000(1к)	12	0,5
	30—15 000 (Вк)		~1,0
Электродинамический ленточного типа	50—10 000 (1к)	10	1
	70—15 000 (Вк)		1,5
Конденсаторный	30—15 000 (Вк)	5	5
Пьезоэлектрический	100—5 000 (2к)	15	50
Электромагнитный	300—5 000	20	5



  Лит.: Фурдуев В. В., Акустические основы вещания, Микрофон, 1960; Дольник А, Г., Эфрусси Микрофон Микрофон, Микрофоны, 2 изд., Микрофон, 1967.

  А. В. Никонов.
