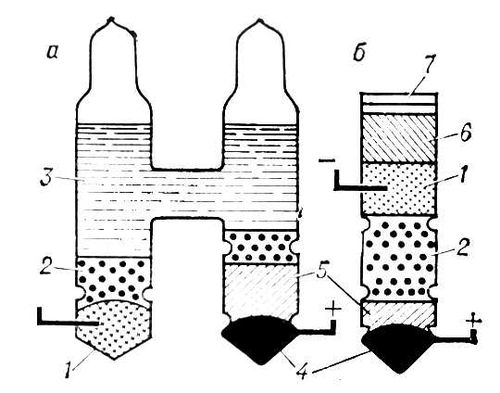

Нормальный элемент, гальванический элемент, значение эдс которого весьма стабильно во времени и воспроизводимо от экземпляра к экземпляру. Различают насыщенные и ненасыщенные (в зависимости от концентрации электролита) Нормальный элемент Наилучшей стабильностью и воспроизводимостью обладают образцовые насыщенные Нормальный элемент Вестона (рис.). Ненасыщенные Нормальный элемент Вестона отличаются от насыщенных тем, что их электролит — водный раствор CdSO4 — при температурах свыше 4 °С не содержит кристаллов 3 CdSO4 ·8H2O. Диапазон значений эдс при 20 °С у насыщенных Нормальный элемент Вестона 1,01850—1,01870 в с точностью до 10-5; у ненасыщенных Нормальный элемент 1,0186—1,0194 вс точностью до 10-4. Действительное значение эдс насыщенного Нормальный элемент при температуре t, отличной от 20 °С, определяют по формуле: Схема устройства насыщенного нормального элемента Вестона с жидким (а) и без жидкого (б) электролита: 1 — отрицательный электрод (амальгама кадмия — 10% Cd, 90% Hg); 2 — кристаллы 3CdSO4 ( 8H2O; 3 — электролит — насыщенный водный раствор CdSO4; 4 — положительный электрод (Hg); 5 — паста из Hg2SO4 (деполяризатор), растёртого с Hg и кристаллами 3CdSO4·8H2O; 6 — корковая пробка; 7 — синтетическая смола; выводы от электродов изготовлены из платиновой проволоки. Et = E20 — 0,00004 (t — 20) — 0,000001(t — 20)2в, где E20 — эдс Нормальный элемент при 20 °С. Для ненасыщенных Нормальный элемент изменение эдс с темпрой обычно не учитывается. В Нормальный элемент Кларка при таком же, как у Нормальный элемент Вестона, положительном электроде отрицательным электродом служит 10% -я амальгама цинка, а электролитом — насыщенный раствор ZnSO4 с избытком кристаллов ZnSO4· 7H2O. В интервале температур от 0 до 30 °С их эдс 1,432 в. В СССР Нормальный элемент Кларка практически не применяются. Насыщенные Нормальный элемент используют в качестве образцовых мер эдс при точных электрических измерениях; они чувствительны к тряске и опрокидыванию. Ненасыщенные Нормальный элемент используют как источники опорных эдс в промышленных и переносных электроизмерительных приборах; они значительно более устойчивы к механическим воздействиям, чем насыщенные Нормальный элемент
Лит.: Электрические измерения. Средства и методы измерений, под ред. Е. Г. Шрамкова, М., 1972.
|
||||||||||||||||||||||||||||||||||||||||||||||
|
