Нутромер, измерительное средство для определения внутренних линейных размеров (отверстий, пазов и т.п.), устанавливаемое при измерениях на детали (или вводимое в деталь). Измерения производят, как правило, двумя сферическими наконечниками, расположенными под углом 180°. Большинство Нутромер имеет устройства для установки (центрирования) линии измерения в направлении контролируемого размера, а также дополнительные механизмы для передачи перемещений от измерительных наконечников на отсчётное устройство. Строгой классификации Нутромер нет. Чаще всего Нутромер присваивают название по какому-либо отличительному признаку: по конструкции — цанговые, шариковые и т.п., по типу отсчётного устройства — индикаторные и др., по виду контакта с измеряемой поверхностью, например кромочные, и т.д.

  Первые Нутромер появились в 16—17 вв. Они представляли собой циркуль с загнутыми наружу концами ножек. Простейший Нутромер — предельный калибр, т. н. штихмасс, выполнен в виде стержня или трубки со сферическими измерительными наконечниками и служит для контроля относительно больших отверстий (диаметром от 100 до 2500 мм). Для более точных измерений используют микрометрические Нутромер (рис. 1)со сменными удлинителями с пределами измерений от 50 до 2500 мм (5 типоразмеров). Такие Нутромер для определения диаметров от 1250 до 10 000 мм (3 типоразмера) имеют дополнительно индикаторы часового типа.

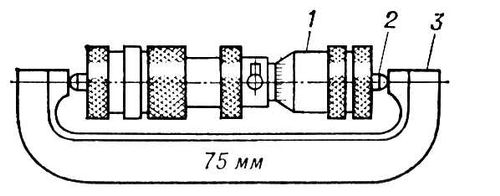

Рис. 1. Микрометрический нутромер: 1 — микрометрическая головка; 2 — измерительный наконечник; 3 — установочная скоба.

  Для отверстий относительно небольших размеров обычно применяют нутромеры, имеющие различные передаточные механизмы (от наконечников к отсчётному устройству) — конусные, рычажные, клиновые. Для отверстий малых диаметров предназначаются Нутромер с конусными передачами: кромочные (размер от 0,2 мм определяют по шкале с нониусом или по стрелочной отсчётной головке); цанговые (известны Нутромер от 0,95 мм), шариковые (от 3 до 18 мм) 3 типоразмеров и др.

  Индикаторные Нутромер (рис. 2) выпускаются обычно с рычажными и клиновыми передачами. Такие Нутромер с рычажной передачей имеют предел измерений 3—1000 мм (10 типоразмеров), с клиновой (более точные) — 18—50 мм.

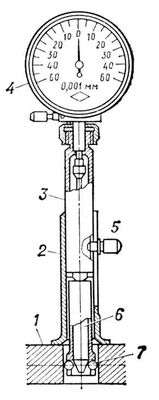

Рис. 2. Шариковый индикаторный нутромер для измерения малых отверстий: 1 — деталь; 2 — упор; 3 — измерительная вставка; 4 — отсчётное устройство; 5 — закрепительный винт; 6 — игла; 7 — измерительный шарик.

  Большинство Нутромер имеет две точки контакта с измеряемой поверхностью (двухконтактная схема измерения). Исключение составляют т.н. пассиметры — Нутромер с трёхконтактной схемой (К.Цейс, ГДР), которые имеют 2 неподвижных и 1 подвижный наконечники; пределы измерений 19—120 мм. Предварительная настройка таких Нутромер производится по установочным кольцам.
