Отсчётное устройство измерительного прибора (аналогового или цифрового), часть прибора, предназначенная для отсчитывания его показаний. Отсчётное устройство аналогового прибора обычно состоит из шкалы и указателя, причём подвижным может быть либо указатель, либо шкала. По типу указателя Отсчётное устройство подразделяются на стрелочные и световые. В стрелочных Отсчётное устройство стрелка своим концом перемещается относительно отметок шкалы. Конец стрелки может быть копьевидным или выполненным в виде ножа или натянутой нити (рис. 1). В последних двух случаях шкалы снабжаются зеркалом для устранения погрешности отсчёта, вызванной параллаксом. В световых Отсчётное устройство роль стрелки выполняет световой луч, отражённый от зеркальца, скрепленного с подвижной частью прибора (рис. 2). От положения последней зависит положение светового изображения на шкале, по которому отсчитывают показания. Световое Отсчётное устройство позволяет устранить погрешность от параллакса и повысить чувствительность прибора за счёт увеличения длины указателя и удвоения угла его поворота.

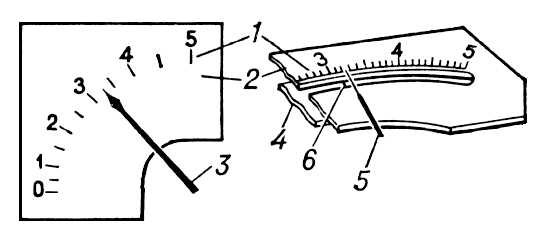

Рис. 1. Примеры стрелочных отсчётных устройств (а — щитовой прибор; б — переносный прибор): 1 — шкала; 2 — основание шкалы (пластина); 3 — копьевидная стрелка; 4 — зеркало; 5 — ножевидная стрелка; 6 — изображение стрелки в зеркале, которое при отсчёте показаний должно быть совмещено со стрелкой.

«копье» 3; 4 — зеркало, укрепленное на подвижной части измерительного механизма; 5 — шкала с проектируемым на неё изображением нити. Отсчётное устройство." alt="Рис. 2. Световое отсчётное устройство: 1 — источник света; 2 — оптическое устройство, содержащее нить или «копье» 3; 4 — зеркало, укрепленное на подвижной части измерительного механизма; 5 — шкала с проектируемым на неё изображением нити."

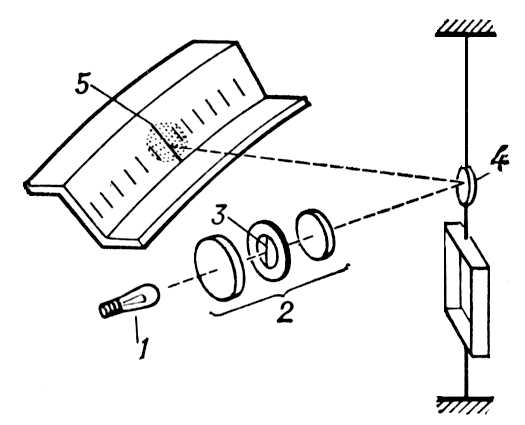

Рис. 2. Световое отсчётное устройство: 1 — источник света; 2 — оптическое устройство, содержащее нить или «копье» 3; 4 — зеркало, укрепленное на подвижной части измерительного механизма; 5 — шкала с проектируемым на неё изображением нити.

  Отсчётное устройство цифрового прибора позволяет получить показание непосредственно в цифровой форме. Для создания изображений цифр применяются цифровые индикаторы различной конструкции (рис. 3). Механические индикаторы представляют собой несколько роликов или дисков с цифрами по окружности и ряд окошечек, в которых появляются цифры отдельных роликов (дисков) (рис. 3, а и б). Такими Отсчётное устройство снабжены, например, счётчики электроэнергии. Электромеханические индикаторы содержат подвижные части с изображениями цифр, перемещаемые электромеханическими приводными устройствами. В электрических индикаторах применяются лампы накаливания, люминесцентные или газоразрядные элементы и электроннолучевые трубки, образующие изображения цифр (рис. 3, б, г, д).

Рис. 3. Примеры отсчётных устройств цифровых приборов: а — механическое устройство, состоящее из нескольких роликов 1, связь между которыми осуществляется через трибки 2 (так называемый механический счётчик оборотов); б — механическое отсчётное устройство приборов сравнения (мостов, компенсаторов) с ручным уравновешиванием: 1 — лимб с цифрами и рукояткой 3, 2 — крышка с окнами, в которых появляются цифры; в — цифровое отсчётное устройство с рассредоточенными цифровыми индикаторами; г — устройство с сосредоточенными индикаторами (цифры всех разрядов расположены в один ряд); д — набор элементов (светящихся точек или полос), создающих изображение цифр.

  К. П. Широков.
