Шкала (от лат. scala — лестница) измерительного прибора, часть отсчётного устройства прибора, представляющая собой совокупность отметок (точек, штрихов, расположенных в определённой последовательности) и проставленных у некоторых из них чисел отсчёта или других символов, соответствующих ряду последовательных значений измеряемой величины. Параметры Шкала — её пределы, цена деления (разность значений величины, соответствующих двум соседним отметкам) и др. — определяются пределами измерения, реализуемыми измерительным механизмом прибора, чувствительностью прибора и требуемой точностью отсчёта. В зависимости от конструкции отсчётного устройства деления Шкала могут располагаться по окружности, дуге или прямой линии, а сама Шкала может быть равномерной, квадратичной, логарифмической и т.д. (см. рис.). Основные деления Шкала, соответствующие цифровым обозначениям, наносятся более длинными (или толстыми) линиями. Показания отсчитываются невооружённым глазом при расстояниях между делениями до 0,7 мм, при меньших — при помощи лупы или микроскопа. Для долевой оценки делений Шкала применяют дополнительные Шкала — нониусы.

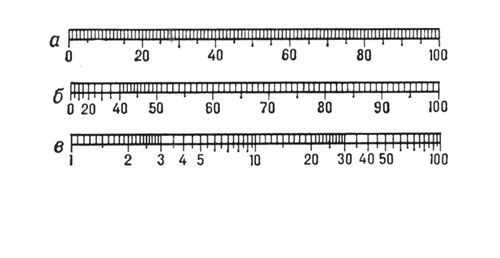

Шкалы: а — равномерная, б — квадратичная, в — логарифмическая.
