Респонсин [от лат. responsum — ответ и греч. syn (chronismos) — одновременность], волновая передача с электромагнитным возбуждением волн деформации. Вращающееся магнитное поле, возбуждаемое обмотками статора и замыкаемое через расположенный внутри гибкого колеса гибкий магнитопровод, играет в Р. роль генератора волн деформации.

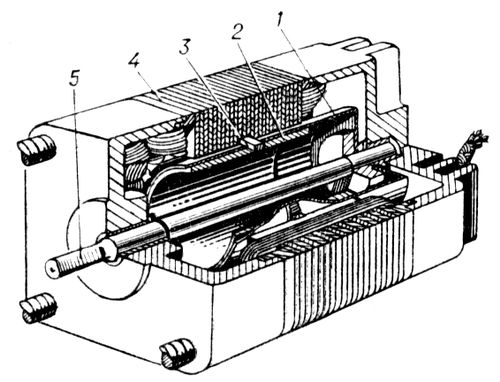

Респонсин: 1 — гибкое колесо; 2 — гибкий магнитопровод: 3 — жёсткое колесо; 4 — статор; 5 — выходной вал.

  Обмотки диаметрально противоположно расположенных полюсов в Р. питаются попарно, что вызывает заданную деформацию гибкого колеса. При обычной для волновых передач кинематике взаимодействия гибкого и жёсткого колёс выходной вал получает частоту вращения примерно в 100—200 раз меньше частоты вращения магнитного поля. Применение магнитного поля для непосредственного деформирования гибкого колеса позволяет исключить быстровращающиеся элементы передачи, что обеспечивает безынерционность, быстродействие и высокую кинематическую точность Р. Отсутствие неуравновешенных вращающихся масс полностью исключает вибрацию механизма при работе. Кпд Р. — 10—20%. Идея Р. принадлежит советскому инженеру А. И. Москвитину. Р. нашёл применение в 60-е гг. в качестве тихоходного привода следящих систем и т. п. точных механизмов.



  Лит.: Цейтлин Н. И., Цукерман Э. М., Волновые передачи, М., 1969.

  Ю. Б. Синкевич.
