Селекция импульсных сигналов, выделение из множества электрических видеоимпульсов (сигналов) только таких, которые обладают заданными свойствами. В зависимости от того, какие свойства импульса электрического (последовательности импульсов) являются определяющими, различают Селекция импульсных сигналов по амплитуде, длительности, временному интервалу и признакам кода (см. Импульсная техника). При Селекция импульсных сигналов по амплитуде выделяют все те импульсы, амплитуда которых либо превышает заданный уровень (т. н. порог селекции), либо не достигает его, либо находится в заданных пределах (рис. 1). Такая Селекция импульсных сигналов производится специальным устройством — амплитудным селектором (см. Амплитудный дискриминатор). Селекция импульсных сигналов по длительности предусматривает выделение импульсов, длительности которых соизмеримы либо больше или меньше заданной (рис. 2). В состав селектора по длительности обычно входят устройство дифференцирования импульса (устройство выделения фронта и среза импульса), линия задержки на время, равное уровню селекции, и логический элемент, выполняющий, например, операции логического умножения, запрета. Селекция импульсных сигналов по временному интервалу — выделение импульсов, положение которых во времени относительно тактовых (синхронизирующих) импульсов либо постоянно, либо изменяется по определённому закону, например селекция сигналов, отражённых от местных предметов или от движущейся цели в когерентно-импульсных радиолокационных станциях. Селекция импульсных сигналов по признакам кода импульсных сигналов (селекция последовательностей) — выделение серии импульсов по некоторому свойству, присущему её импульсам, например: выделение серии импульсов, следующих с одинаковой частотой повторения; выделение каждого следующего импульса, начиная, например, с 3-го импульса входной последовательности; наконец, выделение группы импульсов, последовательность которых соответствует заданному коду (рис. 3). Схемы селекторов последовательностей весьма разнообразны, применяются они преимущественно в устройствах управления различных дискретных систем. Так, например, устройство управления ЦВМ представляет собой селектор кодированных серий импульсов.

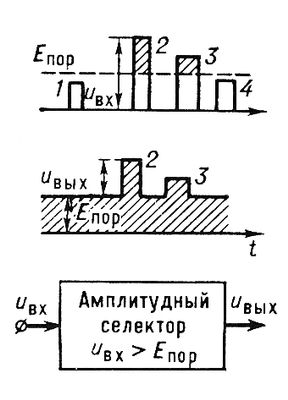

Рис. 1. Схема амплитудной селекции и соответствующие диаграммы сигналов: u_вх — входные сигналы; Е_пор — заданный пороговый уровень (порог селекции) ограничения амплитуды («снизу»); u_вых — выходные сигналы; 1, 2, 3, 4 — порядковые номера импульсов.

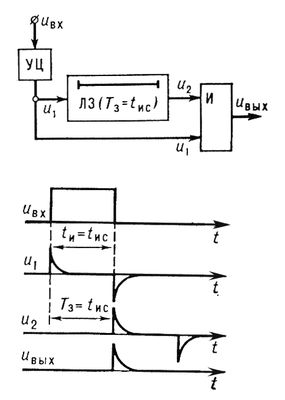

Рис. 2. Схема селекции импульсов заданной длительности и соответствующие диаграммы сигналов; УЦ — устройство дифференцирования импульса («укорачивающая» цепь); ЛЗ — линия задержки; И — логический элемент на 2 входа; u_вх — входной сигнал; u_вых — выходной сигнал; t_ис — заданная длительность сигнала; t_и — длительность импульса; Т₃ — время задержки сигнала в ЛЗ.

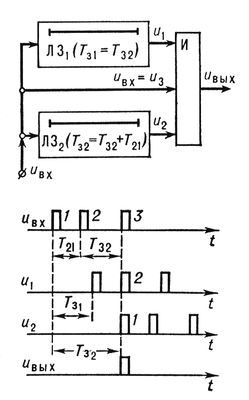

Рис. 3. Схема селекции кодированной серии импульсов (следующих с заданными временными интервалами) и соответствующие диаграммы сигналов: ЛЗ — линия задержки; И — логический элемент на 3 входа; u_вх — входной сигнал; u_вых — выходной сигнал; T₂₁, T₃₂ — интервалы между импульсами; Т₃₁, Т₃₂ — время задержки сигналов в ЛЗ₁ и ЛЗ₂; 1, 2, 3 — порядковые номера импульсов.



  Лит.: Ицхоки Я. С., Овчинников Н. И., Импульсные и цифровые устройства, М., 1972.

  Л. Н. Столяров.
