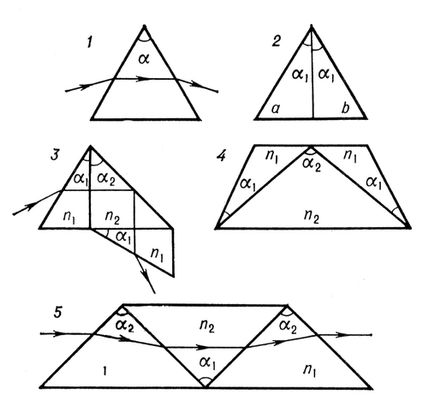

Спектральные призмы, дисперсионные призмы, один из классов призм оптических; служат для пространственного разделения (разложения в спектр) излучений оптического диапазона, различающихся длинами волн. Принцип действия Спектральные призмы, основанный на явлении дисперсии света, и материалы для Спектральные призмы описаны в ст. Дисперсионные призмы. Наиболее употребительны следующие Спектральные призмы (рис.): Спектральные призмы: 1 — простая трёхгранная призма с преломляющим углом a= 60°; 2 — призма Корню; преломляющие углы a1 обеих прямоугольных призм, из которых она состоит, равны 30°; 3 — призма Аббе, включающая две прямоугольные призмы с преломляющими углами a1= 30°, приклеенные к граням равнобедренной (a2= 45°) прямоугольной отражательной призмы; показатели преломления всех трёх призм одинаковы (n1= n2). Если луч света падает на призму Аббе так, что в отражательную призму он входит под углом, близким к нормали, его отклонение от первоначального направления при выходе из последней призмы составляет около 90°; 4 — призма Розерфорда. Центральная призма с преломляющим углом(a2= 100° изготовляется из стекла (флинт) с большим показателем преломления n2, две боковые призмы — из стекла (крон) с малым n1, a1= 21°; 5 — трёхкомпонентная призма Амичи. Боковые призмы изготовляются из крона, средняя — из флинта (n2> n1); a1=a2= 90°. Стрелками в случаях 1, 3, 5 показан ход луча света. 1) Простая трёхгранная призма с преломляющим углом a = 60°. 2) Призма Корню, представляющая собой соединение на оптическом контакте двух прямоугольных призм, вырезанных из левои правовращающего кварца (см. Оптическая активность, Оптически-активные вещества) так, что кристаллографические оси параллельны основаниям призм. В призме Корню компенсируются двойное лучепреломление и вращение плоскости поляризации, что улучшает качество спектра. В автоколлимационных приборах (см. Автоколлимация) того же эффекта достигают, применяя одну половину призмы Корню, задняя поверхность которой покрыта отражающим слоем. 3) Призма Аббе, в которой разложение в спектр сопровождается отклонением пучка лучей на 90°. 4) Призма Розерфорда из трёх склеенных призм, увеличивающая угловую дисперсию за счёт большого преломляющего угла (100°) при сравнительно малых потерях на отражение. 5) Призма прямого зрения (Амичи), состоящая из трёх или более склеенных призм. Один из средних лучей спектра проходит призму Амичи без отклонения; лучи с большей или меньшей длиной волны отклоняются в стороны от этого среднего луча. Оптическая ось в приборах с призмой Амичи не имеет излома, типичного для большинства спектральных приборов . К Спектральные призмы относится и призма Фери, при использовании которой наряду с разложением в спектр пучка лучей происходит его фокусировка. Это достигается благодаря тому, что рабочие грани призмы искривлены и одна из них является зеркалом, т. к. на неё нанесено металлическое покрытие. При радиусе кривизны выходной поверхности R спектр располагается на окружности радиуса R/2. До 70-х гг. 20 в. Спектральные призмы чрезвычайно широко применялись в спектральных приборах. Затем наметилась тенденция к замене их во многих случаях диспергирующими элементами др. типов. Л. Н. Капорский. |
||||||||||||||||||||||||||||||||||||||||||||||
|
