Стабилизатор электрический, устройство для автоматического поддержания постоянства значения электрического напряжения на входах приёмников электрической энергии (стабилизатор напряжения) или силы тока в их цепях (стабилизатор тока) независимо от колебаний напряжения в питающей сети и величины нагрузки.

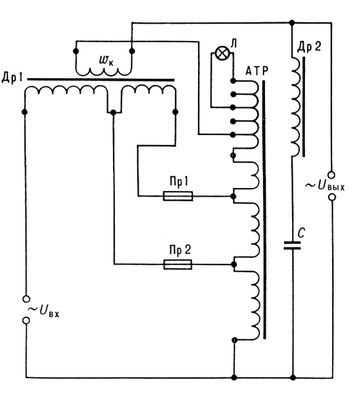

Электрическая схема феррорезонансного стабилизатора напряжения: U_вх — напряжение сети 127/220 в; U_вых — стабилизированное напряжение 220 в; Др 1 — насыщенный дроссель; Др 2 — ненасыщенный дроссель; АТР — автотрансформатор; С — конденсатор; Пр 1, Пр 2 — предохранители для сетевого напряжения 220 и 127 в; w_k — компенсационная обмотка; Л — контрольная лампочка.

  Для стабилизации напряжения применяют ферромагнитные, в том числе феррорезонансные, Стабилизатор электрический, действие которых основано на использовании явления магнитного насыщения ферромагнитных сердечников трансформаторов или дросселей, и электронные (преимущественно на полупроводниковых приборах, реже — на электронных лампах) стабилизаторы, в которых стабилизация осуществляется методом регулирования по отклонению (см. Регулятор автоматический). В СССР изготовляются однофазные и трёхфазные Стабилизатор электрический переменного напряжения (преимущественно ферромагнитные) мощностью от нескольких десятков ва до сотен ква и Стабилизатор электрический постоянного напряжения (в основном полупроводниковые) мощностью от нескольких вт до нескольких десятков квт.

  Стабилизация тока, как правило постоянного, осуществляется либо при помощи электронных приборов с резко выраженной нелинейностью вольтамперной характеристики (бареттер, электровакуумный диод), либо электронными усилителями с отрицательной обратной связью по току. При постоянной нагрузке ток в ней может быть стабилизирован также посредством стабилизатора напряжения.

  Особенно широкое распространение получили феррорезонансные Стабилизатор электрический для стабилизации переменного напряжения (обычно промышленной частоты) в цепях питания контрольно-измерительных приборов, регулирующих и исполнительных устройств промышленной электроавтоматики, электроприборов и радиоаппаратуры бытового назначения (мощностью от десятков ва до нескольких ква). На рис. представлен Стабилизатор электрический напряжения для питания телевизоров и радиоприёмников от сети с напряжением 127/220 в (в стабилизаторе имеется колодка для переключения выводов автотрансформатора при переходе от одного номинала напряжения к другому). Дроссель Др 1 работает в режиме насыщения, поэтому колебания сетевого напряжения практически не влияют на его магнитный поток; для компенсации незначительных колебаний служит вспомогательная обмотка wk. Ненасыщенный дроссель Др 2 и конденсатор С образуют феррорезонансный контур, с которого снимается выходное стабилизированное напряжение. Внутреннее сопротивление Стабилизатор электрический значительно меньше сопротивления номинальной нагрузки. Такой стабилизатор при напряжении сети 127 ± 19/38 или 220 ± 33/66 в (при колебаниях частоты в пределах 49,5—50,5 гц) обеспечивает выходное напряжение 220 ± 11/22 в, т. е. коэффициент стабилизации 3%.



  Лит. см. при ст. Стабилизация в автоматическом управлении и регулировании.

  М. М. Майзель.
