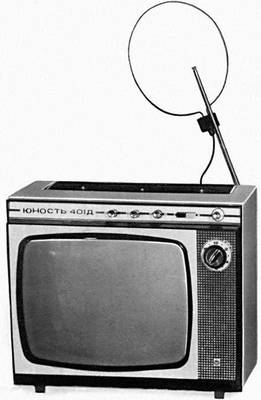

Телевизор (от теле... и лат. viso — гляжу, смотрю), телевизионный приёмник, радиоприёмник, предназначенный для усиления и преобразования радиосигналов изображения и звукового сопровождения телевизионной вещательной программы, которые принимает телевизионная антенна, в изображение и звук. Телевизор делятся на цветные и черно-белые и бывают стационарные и переносные (рис. 1). Выпускаемые в СССР Телевизор позволяют принимать сигналы телевизионных станции, передаваемые в специально отведённых участках в диапазонах метровых (48,5—100 Мгц и 174—230 Мгц, 12 каналов) и дециметровых (470—638 Мгц, несколько десятков каналов) радиоволн.

<hr alt=" Телевизор.">" Телевизор." alt="Рис. 1а. Телевизор черно-белый стационарный (напольный) 1-го класса (модель «Горизонт-107»).

"


Телевизор.">"

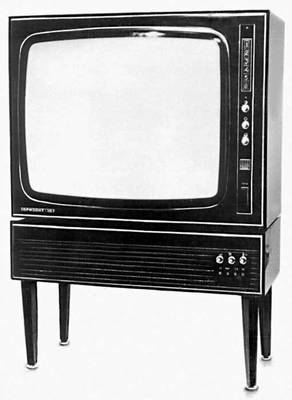

Рис. 1а. Телевизор черно-белый стационарный (напольный) 1-го класса (модель «Горизонт-107»).

Рис. 1в. Телевизор цветной стационарный (настольный) 2-го класса (модель «Рубин-711»). Телевизор.

Рис. 1в. Телевизор цветной стационарный (настольный) 2-го класса (модель «Рубин-711»).

  Специфичным для Телевизор является одновременное усиление и преобразование радиосигналов изображения и звукового сопровождения. Телевизор обычно строится по супергетеродинной схеме; её варианты различаются способами выделения и усиления сигнала звукового сопровождения.

  Основные функциональные части Телевизор показаны на рис. 2. Селектор каналов осуществляет выделение сигналов нужного канала и преобразование их частоты в промежуточную. Устройство обработки сигнала содержит усилитель промежуточной частоты сигнала изображения, амплитудный детектор, видеоусилитель сигнала яркости, а также узел обработки сигнала цветности (только в цветном Телевизор). В этом устройстве вырабатываются: сигнал яркости и цветоразностные сигналы, подаваемые на управляющие электроды кинескопа, сигнал звукового сопровождения, направляемый в звуковой канал; строчные и кадровые синхронизирующие импульсы (или полный телевизионный сигнал), поступающие в генератор развёртки. Узел обработки сигнала цветности системы цветного телевидения, принятой в СССР, состоит из полосового усилителя, в котором выделяется сигнал цветности, каналов прямого и задержанного сигналов, электронного коммутатора, двух частотных детекторов цветоразностных сигналов, матричной схемы, усилителей трёх цветоразностных сигналов; он обеспечивает выделение и декодирование сигнала цветности, а также опознавание строк и отключение цепей канала цветности при приёме программ черно-белого телевидения. Блок генераторов развёртки содержит строчной развёртки генератор и кадровой развёртки генератор, создающие пилообразные токи в строчной и кадровой катушках отклоняющей системы. Высокое напряжение для питания второго анода кинескопа (в цветном Телевизор, например, 21—25 кв) получается в блоке высокого напряжения от специальной (высоковольтной) обмотки выходного строчного трансформатора либо выпрямлением импульсов этого трансформатора, как и напряжение для фокусирующего электрода (в цветном Телевизор — около 5 кв). В цветном Телевизор в эту схему входят корректирующие трансформаторы, служащие для коррекции так называемых подушкообразных искажений телевизионного растра. При использовании трехлучевого цветного кинескопа для обеспечения динамического сведения его лучей применяется устройство сведения лучей, в котором из импульсов, следующих с частотой строк и полей, формируются токи специальной формы, подаваемые в обмотки электромагнитов сведения; последние выполняются в виде постоянных магнитов, служащих для статического сведения лучей, с обмотками. На горловине кинескопа устанавливается регулятор сведения лучей, содержащий три электромагнита сведения, а также магниты «синего» луча и чистоты цвета. Устройство присоединения кинескопа содержит регуляторы статического и динамического баланса белого цвета (см. Видеосигнал), выключатели электронных прожекторов кинескопа, регуляторы фокусировки лучей кинескопа. Устройство размагничивания кинескопа (цветного) создаёт в петле размагничивания, окружающей экран кинескопа, затухающий переменный ток для размагничивания теневой маски и бандажа кинескопа, сделанных из стали. Блок звукового сопровождения состоит из усилителя разностной частоты, которая в СССР равна 6,5 Мгц, частотного детектора сигнала звукового сопровождения и усилителя низкой частоты, с которого сигнал звукового сопровождения подаётся на высококачественную акустическую систему (обычно из нескольких громкоговорителей). Блок питания преобразует напряжение сети в напряжения питания всех элементов Телевизор, включая накалы кинескопа и электронных ламп.

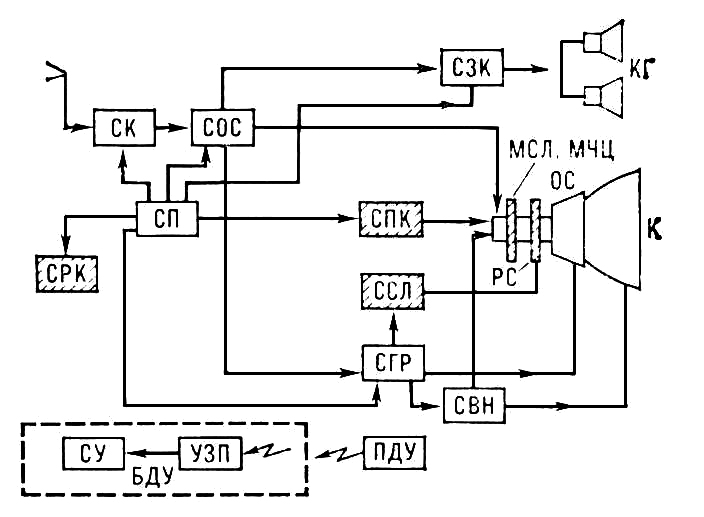

Рис. 2. Структурная схема телевизора (заштрихованные блоки используются только в цветном телевизоре): СК — селектор каналов; СОС — устройство (схема) обработки сигнала; К — кинескоп; ОС — отклоняющая система; СГР — блок (схема) генераторов развёртки; СВН — блок (схема) высокого напряжения; ССЛ — устройство (схема) сведения лучей; PC — регулятор сведения лучей; МСЛ — магнит «синего» луча; МЧЦ — магнит чистоты цвета; СПК — устройство (схема) присоединения кинескопа; СРК — устройство (схема) размагничивания кинескопа; СЗК — блок (схема) звукового канала; КГ — комплект громкоговорителей; СП — блок (схема) питания; БДУ — блок дистанционного управления; УЗП — ультразвуковой приёмник; СУ — устройство (схема) управления; ПДУ — пульт дистанционного управления. Телевизор.

Рис. 2. Структурная схема телевизора (заштрихованные блоки используются только в цветном телевизоре): СК — селектор каналов; СОС — устройство (схема) обработки сигнала; К — кинескоп; ОС — отклоняющая система; СГР — блок (схема) генераторов развёртки; СВН — блок (схема) высокого напряжения; ССЛ — устройство (схема) сведения лучей; PC — регулятор сведения лучей; МСЛ — магнит «синего» луча; МЧЦ — магнит чистоты цвета; СПК — устройство (схема) присоединения кинескопа; СРК — устройство (схема) размагничивания кинескопа; СЗК — блок (схема) звукового канала; КГ — комплект громкоговорителей; СП — блок (схема) питания; БДУ — блок дистанционного управления; УЗП — ультразвуковой приёмник; СУ — устройство (схема) управления; ПДУ — пульт дистанционного управления.

  По качественным показателям, размеру экрана и эксплуатационным удобствам Телевизор в СССР подразделяются на четыре класса: Телевизор 1—3-го классов — стационарные, выполняемые в напольном и настольном оформлении, 4-го класса — портативные, переносные. Обычно Телевизор выполняют в виде отдельных конструктивных блоков, широко используя печатный монтаж. В современном Телевизор применяются главным образом полупроводниковые приборы и интегральные схемы (вытесняющие приёмно-усилительные лампы). Проводятся разработки Телевизор с прямоугольным экраном в виде плоской панели, выполненным с использованием электролюминофоров (см. Люминофоры), жидких кристаллов и т. д.

  На передней панели Телевизор обычно размещают следующие элементы управления: выключатель для включения и выключения Телевизор; переключатель каналов; переключатель диапазонов частот «метровые — дециметровые волны» (в случае применения отдельных селекторов каналов метровых и дециметровых волн); регуляторы яркости и контраста изображения, насыщенности цвета и цветового тона изображения, громкости и тембра звука. На задней стенке Телевизор обычно размещают: переключатель ручной и автоматической настройки гетеродина и регулятор настройки, выключатель канала цветности; регуляторы частоты строк и кадров, центровки растра, линейности и размера растра по горизонтали и вертикали. Здесь же размещают разъёмы для присоединения антенн, гнёзда для подключения головных телефонов и магнитофона, а также переключатель напряжения сети. Для удобства телезрителей в Телевизор используется автоматическая регулировка усиления, яркости, контраста, частоты гетеродина, частоты и фазы строчной развёртки, размера изображения и др. Пульт дистанционного управления позволяет зрителю, находящемуся на некотором расстоянии от Телевизор, осуществлять включение и выключение Телевизор, переключение каналов, регулировать яркость и контраст изображения, громкость звука. Пульт содержит ультразвуковой передатчик, излучающий сигналы телекоманд, принимаемые ультразвуковым приёмником в блоке дистанционного управления Телевизор С выхода последнего подаются сигналы в устройство управления, которое вырабатывает управляющие напряжения, поступающие в различные точки Телевизор



  Лит.: Самойлов Г. П., Скотин В. А., Телевизоры, Альбом схем моделей выпуска 1964—1971 гг., М., 1972; Цветные телевизоры и их эксплуатация, под ред. С. В. Новаковского, М., 1974; Ельяшкевич С. А., Телевизоры, М., 1974.

  С. В. Новаковский.
