Стабилитрон [от лат. stabilis — устойчивый, постоянный и (элек) трон], двухэлектродный газоразрядный или полупроводниковый прибор, напряжение на котором при изменении (в определённых пределах) протекающего в нём тока изменяется незначительно. Стабилитрон применяют для поддержания постоянства напряжения на заданном участке электрической цепи, например в стабилизаторах напряжения (см. Стабилизатор электрический) — параметрических (рис. 1) либо компенсационных (в качестве опорного элемента), в импульсных устройствах, ограничителях уровня напряжения и т.д. Коэффициент стабилизации напряжения К, характеризующий относительное изменение напряжений на входе и выходе участка цепи [К = (DUвх/Uвх): (DUвых/Uвых)], определяется видом вольтамперной характеристики Стабилитрон (рис. 2) и величиной сопротивления балластного резистора Rб; чем характеристика положе, тем сильнее стабилизирующий эффект.

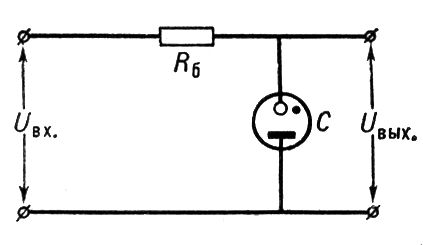

Рис. 1. Схема включения стабилитрона в параметрическом стабилизаторе напряжения: С — стабилитрон; R_б — балластный резистор; U_вх — стабилизируемое напряжение; U_вых — стабилизированное напряжение.

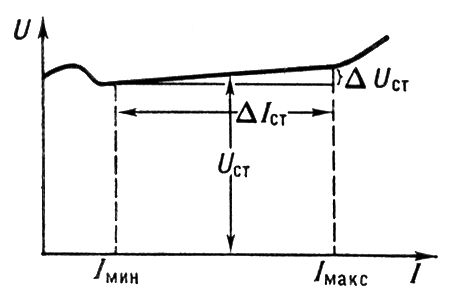

Рис. 2. Вольтамперная характеристика стабилитрона: U_cт — номинальное напряжение стабилизации; I_мин и I_макс — минимальный и максимальный токи в области стабилизации напряжения.

  Действие газоразрядных Стабилитрон основано на свойствах тлеющего разряда и коронного разряда. Стабилитрон тлеющего разряда выполняются в виде коаксиальной или плоскопараллельной системы электродов, помещенных в баллон, наполненный инертным газом под давлением несколько кн/м². Область значений стабилизируемого напряжения у таких Стабилитрон 60—150 в, рабочий диапазон токов 5—40 ма. Стабилитрон коронного разряда выполняются обычно в виде коаксиальной системы электродов с анодом малого радиуса и катодом большого радиуса (отношение радиусов ~ 5—10); баллон Стабилитрон наполнен газом (водородом) под относительно высоким давлением — от нескольких кн/м² до давлений, превышающих атмосферное (100 кн/м²). Они предназначены для стабилизации высоких напряжений (~3·10²—3·10⁴в) при малых токах (от ~10^-2 до 1—1,5 ма).

  О полупроводниковых Стабилитрон см. в ст. Полупроводниковый стабилитрон.



  Лит.: Каганов И. Л., Ионные приборы, М., 1972.

  В. Стабилитрон Перельмутер.
