Стереопланиграф (от стерео..., лат. planum — плоскость и ...граф), высокоточный универсальный стереофотограмметрический прибор, служащий для составления топографических карт и планов. Основан на принципе оптического проектирования. Схема Стереопланиграф представлена на рис. Направляющие X, Y, Z воспроизводят прямоугольную координатную систему, причём направляющие Х и Y неподвижны, а направляющая Z перемещается по направляющей Y. По направляющей Z перемещается каретка /, на которой смонтированы две камеры 2, составляющие основную проектирующую систему прибора. Каждая камера имеет возможность поворачиваться на углы a и w, соответствующие угловым элементам ориентирования снимка.

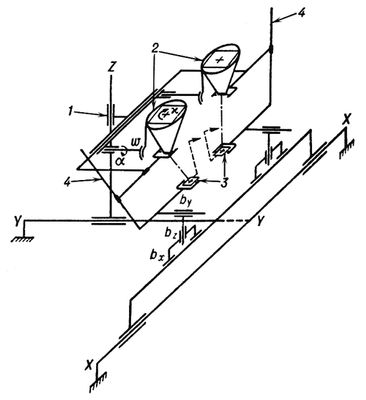

Схема стереопланиграфа.

  Стереопланиграф имеет набор камер с различными фокусными расстояниями объективов. Снимки в камерах Стереопланиграф располагаются в фокальных плоскостях объективов и могут вращаться на углы х. Для установки базиса проектирования измерительные марки 3 имеют движения bx, by, bz.

В процессе работы марки перемещаются в плоскости XY, а камеры — в направлении Z, поэтому расстояния между марками и камерами изменяются. Чтобы в этом случае не нарушалась резкость изображения, применена дополнительная проектирующая система, помещенная сразу после объективов. Эта система управляется специальными лекалами, установленными на стержнях.

  П. Стереопланиграф Александров.
