Стереофотограмметрические приборы, приборы, позволяющие выполнять стереоскопические измерения по стереопаре фотоснимков с целью определения размеров, формы и пространственного положения сфотографированных объектов. Основные части каждого Стереофотограмметрические приборы независимо от его принципиальной схемы и конструктивного оформления: координатно-измерительная система; снимкодержатели (обычно два), на которых располагаются фотоснимки; наблюдательная система, с помощью которой наблюдают стереомодель, измерительные марки, располагаемые в каждой ветви наблюдательной системы или в пространстве геометрической модели объекта, воссоздаваемой при проектировании двух его изображений. При измерениях на Стереофотограмметрические приборы оператор осуществляет последовательное стереоскопическое наведение на различные точки изображений объекта и фиксирует их положение графически или отсчитывает их координаты по специальным счётчикам в координатной системе снимка или отдельной модели (в зависимости от типа Стереофотограмметрические приборы).

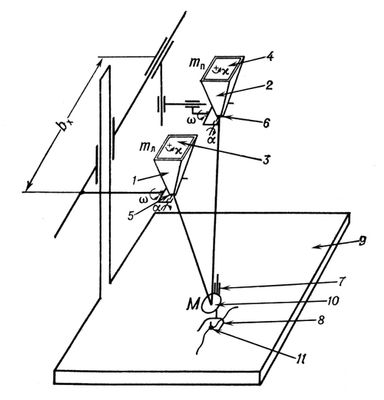

Схема стереофотограмметрического прибора оптического проектирования.

  По назначению Стереофотограмметрические приборы делятся на универсальные и дифференцированного метода. Конструкция первых обеспечивает возможность выполнения на одном приборе всего комплекса технологических процессов, необходимого для получения геометрических характеристик изучаемого объекта. Каждый прибор дифференцирированного метода призван обслуживать какой-либо один технологический процесс. Наиболее распространённым прибором дифференцированного метода является стереокомпаратор.

Универсальные Стереофотограмметрические приборы делятся на аналоговые и аналитические. Аналоговые приборы воссоздают и измеряют геометрическую модель объекта. По способу построения модели они могут быть оптическими, механическими и оптико-механическими.

  Оптический прибор имеет две (или более) проектирующие камеры, с помощью которых по фотоснимкам воспроизводят связки проектирующих лучей и их взаимное ориентирование в пространстве, соответственно положению, существовавшему в моменты фотографирования; в результате пересечения проектирующих лучей от одноимённых точек фотоснимков строится геометрическая модель объекта. Масштаб модели определяется отношением базиса проектирования (расстояния между узловыми точками объективов двух проектирующих камер) к базису фотографирования. Пример Стереофотограмметрические приборы данной группы — стереопланиграф. В универсальном Стереофотограмметрические приборы механического типа связки лучей и модель воспроизводят с помощью прецизионных рычагов или линеек, перемещающихся в плоскости или пространстве. На принципе механического проектирования созданы такие Стереофотограмметрические приборы, как стереограф, стереопроектор, стереоавтограф и др. В оптико-механическом Стереофотограмметрические приборы связки проектирующих лучей восстанавливаются оптически, а модель строится при помощи механических устройств.

  Восстанавливаемые в аналоговых Стереофотограмметрические приборы связки проектирующих лучей могут быть подобны связкам, существовавшим в момент фотографирования, или преобразованными; соответственно модель получается подобной местности или преобразованной. Преобразования связок возникают в тех случаях, когда в Стереофотограмметрические приборы расстояние от снимка до центра проекции не равно фокусному расстоянию фотоаппарата, которым получены обрабатываемые снимки. Т. о., на Стереофотограмметрические приборы с преобразованными связками можно обрабатывать снимки, полученные фотоаппаратом с любым фокусным расстоянием.

  Простейшим прибором оптического проектирования является двойной проектор, схема которого показана на рис. Для установки элементов ориентирования камеры 1—2 могут наклоняться на углы a, w, камера 2 может перемещаться на величины Ьх, by, Ьг (базисные компоненты); снимки 3—4 могут поворачиваться в своей плоскости на углы и. Потоки лучей, идущие через объективы 5—6, от снимков восстанавливают пучки проектирующих лучей, которые пересекаются в пространстве прибора. Одноимённые проектирующие лучи (на рис. показаны два луча, идущие от точки М), взаимно пересекаясь, восстанавливают геометрическую модель, которую можно измерять с помощью столика 7, имеющего марку 8, свободно перемещающегося в плоскости экрана 9. Марка нанесена на диске 10 и вместе с ним может перемещаться в направлении оси 2. Совместно с маркой расположен карандаш 11, с помощью которого можно получить графический план сфотографированного объекта.

  Аналитические универсальные Стереофотограмметрические приборы состоят из стереокомпаратора, ЭВМ и координатографа, они обладают большими возможностями, чем аналоговые универсальные Стереофотограмметрические приборы Переход от координат точек фотоизображения к координатам точек объекта осуществляется с помощью ЭВМ. Для расширения сферы применения Стереофотограмметрические приборы их дополняют особыми приставками, позволяющими изготавливать не только графические планы, но и ортофотопланы на любые районы. Ведутся также исследования по полной автоматизации процесса стереоизмерений.



  Лит.: Коншин М. Д., Аэрофотограмметрия, М., 1967; Лобанов А. Н., Аэрофототопография, М., 1971; Кожевников Н. П., Крашенинников Г. Д., Каликов Н. П., Фотограмметрия, 2 изд., М., 1960: Скиридов А. С.,. Стереофотограмметрия, 2 изд., М., 1959; Александров П. С., Дифференциальное фототрансформирование в СССР и за рубежом, М., 1969.

  П. С. Александров.
