Цевочный механизм.

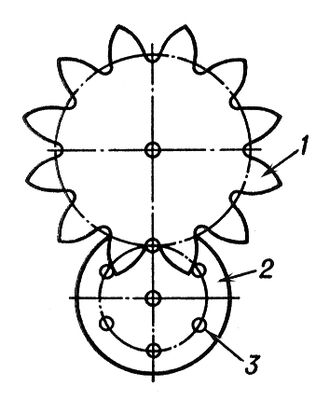

Цевочный механизм, зубчатый механизм для передачи вращения между параллельными валами, в котором одно из колёс, называемое цевочным, имеет зубья, выполненные в виде круговых цилиндров — цевок 3 (см. рис.). Зубья колеса 1, сопряжённого с цевочным 2, выполнены по эквидистанте (равноотстоящей кривой) к эпиили гипоциклоиде (см. Линия). Преимущество Цевочный механизм перед др. видами зубчатых механизмов в том, что цевки можно сделать вращающимися относительно своих осей. При этом уменьшаются потери на Tpenpie в зубчатом зацеплении и снижается износ поверхностей зубьев. Цевочное зацепление является частным случаем циклоидного зацепления. На рис. изображен Цевочный механизм с внешним зацеплением, при котором цевочное колесо 2 и зубчатое колесо 1 вращаются в противоположных направлениях. Цевки в этом случае располагаются на начальной окружности цевочного колеса 2 (см. Зубчатая передача). При внутреннем зацеплении цевочное и зубчатое колёса вращаются в одном н том же направлении. Цевки располагаются на окружности, радиус которой больше радиуса начальной окружности. Цевочный механизм с внутренним зацеплением даёт возможность получить разность между числом цевок и числом зубьев, равную единице, что обеспечивает большое передаточное число в планетарном редукторе (до 1: 100 в одной ступени) при относительно высоком кпд (около 0,75) и компактности передачи. Цевочный механизм применяется преимущественно в планетарных редукторах и приборах.



  Лит.: Литвин Ф. Л., Проектирование механизмов и деталей приборов, Л., 1973.

  Н. И. Левитский.
