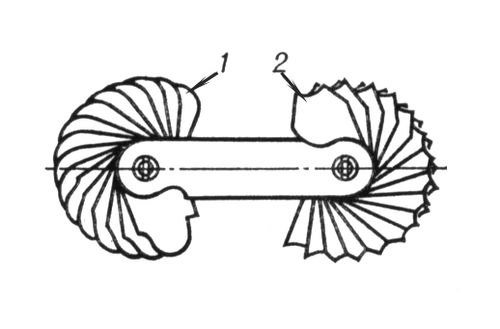

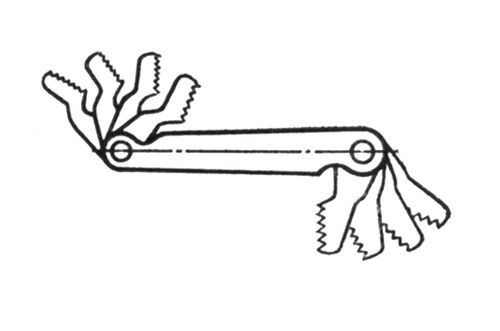

Шаблон (нем. Schablone, от франц. echantillon — образец) в технике, приспособление или инструмент для проверки правильности формы ряда готовых изделий; образец, по которому изготовляются однородные изделия. Радиусный Шаблон — инструмент для контроля профильных радиусов кривизны выпуклых и вогнутых поверхностей деталей машин и других изделий. Представляет собой стальную пластинку толщиной 0,5—1 мм с вогнутым или выпуклым закруглением на конце (рис. 1). Радиус Рис. 1. Набор радиусных шаблонов: 1 — выпуклых; 2 — вогнутых. закругления 1—25 мм. Для проверки радиусов кривизны Шаблон прикладывается к изделию. Отклонение радиуса кривизны изделия от радиуса кривизны Шаблон определяется «на просвет». Резьбовой Шаблон — инструмент для определения шага и угла профиля резьбы деталей машин и других изделий. Стальная пластинка толщиной 0,5—1 мм с зубцами, выполненными по осевому профилю резьбы (рис. 2). Существуют Шаблон для контроля дюймовой и метрической резьб. Шаблон прикладывается к проверяемой резьбе так, чтобы его зубцы вошли во впадины резьбы. Соответствие шага и угла профиля резьбы шагу и углу профиля Шаблон определяются на «просвет» или по плотности прилегания граней Шаблон к резьбе. Рис. 2. Набор резьбовых шаблонов. Шаблон в литейном производстве — элемент модельного комплекта — плоское приспособление, рабочая сторона которого имеет строго определённый профиль. Различают Шаблон формовочные и контрольные. Формовочные Шаблон в виде деревянной доски применяют в индивидуальном и мелкосерийном производстве вместо сплошной литейной модели или стержневого ящика при изготовлении литейных форм и литейных стержней для средних и крупных отливок, имеющих очертания тел вращения (чаши, котлы, крышки, шкивы и т.п.). Вращением Шаблон вокруг центральной оси (в этом месте формы устанавливают металлический стержень — шпиндель) получают полость формы или рабочую поверхность стержня. Контрольные Шаблон делают из фанеры или листовой стали. Их применяют для проверки правильности установки стержней в полость литейной формы при её сборке и подготовке к заливке. М. Н. Сосненко. В переносном смысле — образец, которому слепо следуют.
|
||||||||||||||||||||||||||||||||||||||||||||||
|
