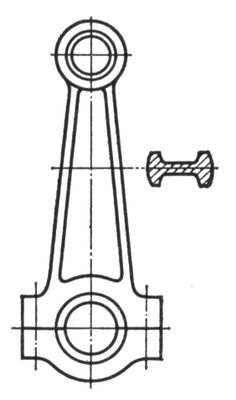

Шатун, звено плоского механизма, связанное с другими подвижными звеньями посредством вращательных кинематических пар и совершающее сложное плоское движение. 1. Шатун. Шатун." alt="Рис.1. Шатун." Рис.1. Шатун. Шатун является важным звеном распространённых кривошипно-ползунных механизмов (см. Кривошипный механизм), преобразующих возвратно-поступательное движение ползуна (поршня) во вращательное движение кривошипа (коленчатого вала) или наоборот. В поршневых двигателях, компрессорах и насосах стержень Шатун (рис. 1), как правило, двутаврового сечения, головка Шатун, связанная с поршнем, — неразъёмная, головка, связанная с коленчатым валом, — разъёмная, для обеспечения сборки механизма. В кузнечно-прессовом оборудовании головку Шатун иногда делают специальные конструкции, приспособленную для восприятия большой нагрузки одного направления (рис. 2), а также применяют Шатун как постоянной, так и изменяющейся длины для регулирования положения ползуна. Изменение длины Шатун достигается, например, посредством стержня, резьбовой конец которого ввёртывается в тело Шатун, а другой (сферический) образует с ползуном шаровую кинематическую пару. Н. Я. Ниберг.
|
||||||||||||||||||||||||||||||||||||||||||||||
|
