Шевронное колесо, цилиндрическое зубчатое колесо с V-образными (угловыми) косыми зубьями. Наклон участков зубьев Шевронное колесо в противоположные стороны обеспечивает компенсацию осевых сил, возникающих при работе такой зубчатой передачи. Шевронное колесо отличаются плавностью работы и повышенной несущей способностью, характерными для косозубой передачи. Шевронное колесо применяются в средних и крупных передачах, в том числе в уникальных, работающих с окружной скоростью до 200 м/сек (турбинные редукторы и др.). Колёса без проточки (рис., а) требуют спец. оборудования для нарезания зубьев. Колёса с проточкой (рис., б) могут быть нарезаны на обычных зубофрезерных станках, но ширину колеса при этом приходится увеличивать на ширину проточки b. Передачу из двух пар косозубых колёс с противоположным наклоном зубьев применяют тогда, когда пространство между ними можно использовать для размещения другой передачи (рис., в).

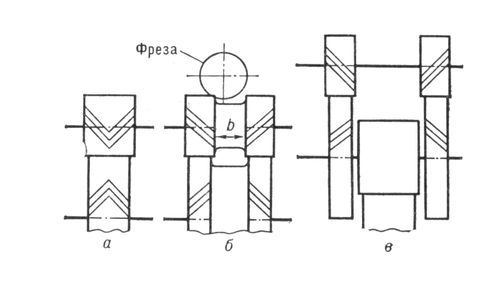

Шевронные колёса: а — без проточки; б — с проточкой; в — две пары колёс.
