Штапелирующая машина, машина, применяемая в текстильной промышленности для получения из химических нитей, собранных в жгут, штапелированной ленты, из которой затем изготовляют пряжу. Штапелирование производят разрезанием или разрывом нитей в жгуте. Первый способ имеет ряд преимуществ, т. к даёт возможность получить волокна более равномерные по длине и без чрезмерного внутреннего напряжения.

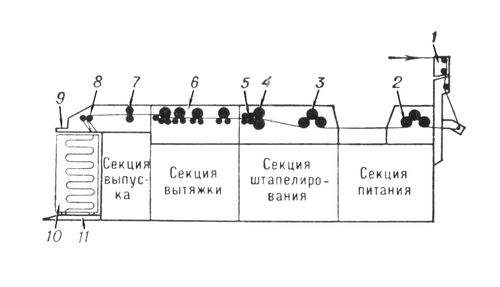

Схема ленточной резально-штапелирующей машины: 1 — приёмная рамка; 2 — питающие цилиндры; 3 — промежуточные цилиндры; 4 — режущее устройство; 5 — отделительные цилиндры; 6 — вытяжные пары; 7 — гофрирующее устройство; 8 — направляющие валики; 9 — головка лентоукладчика; 10 — таз; 11 — основание лентоукладчика.

  На рис. приведена технологическая схема современной Штапелирующая машина Сущность работы машины заключается в формировании из нескольких жгутов питающего холстика (ленты) с помощью приёмной рамки, в натяжении холстика между питающими и промежуточными цилиндрами, в разрезании нитей (под углом ~8° по направлению движении (утонении) получении штапелированной ленты при помощи отделительных цилиндров и вытяжных пар, в уплотнении ее гофрирующим устройством и в укладке ленты в таз с помощью направляющих валиков головки лентоукладчика.



  Лит.: Слываков В. Е., Теория и практика штапелирования жгутовых химических нитей дифференцированным разрезанием, М., 1976.

  В. Е. Слываков.
